海灣GST-LD-8305A 揚聲器監視模塊接線安裝技術

海灣GST-LD-8305A 揚聲器監視模塊特點

海灣GST-LD-8305A 揚聲器監視模塊，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模

塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。

采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電

磁干擾有良好的抑制能力。

總線和消防廣播系統隔離，檢線抗干擾能力強。

海灣GST-LD-8305A 揚聲器監視模塊主要技術指標

(1)工作電壓：

信號總線電壓：總線 24V 允許范圍： 16V～28V

(2)工作電流：≤2.5mA

(3)輸出容量：每只模塊最多可配接 50 個揚聲器（型號可選：HY6253 或 HY6251 或 WY-XD5-5 或

XD5-4C 或 BG5-2A 或 HY6257）

(4)線制：與控制器用信號二總線連接；可接入兩根正常廣播線、兩根消防廣播線及兩根揚聲器線

(5)使用環境：

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

(6)外形尺寸：86mm×86mm×41mm（帶底殼）

(7)外殼防護等級：IP30

海灣GST-LD-8305A 揚聲器監視模塊結構特征、安裝與布線

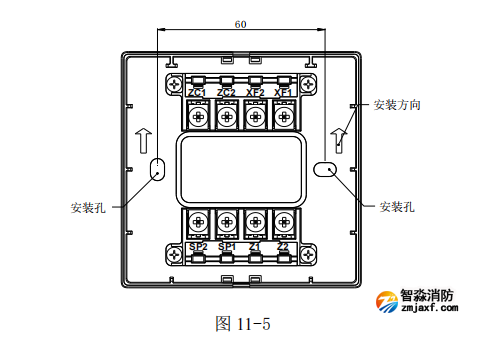

模塊的外形尺寸及結構與 GST-LD-8301A 型輸入/輸出模塊相同，安裝方法也相同，其對外端子示意

圖如圖 11-5：

其中：

Z1、Z2：信號總線輸入端，無極性。

ZC1、ZC2：正常廣播線輸入端子。

XF1、XF2：消防廣播線輸入端子。

SP1、SP2：與揚聲器連接的端子。

布線要求：Z1、Z2 可選用 RVS 雙絞線，截面積≥1.0mm2；正常廣播線 ZC1、ZC2，消防廣播線

XF1、XF2 及揚聲器連接線 SP1、SP2 均采用 RV 線，截面積≥1.0mm2。布線應與動力電纜、高

低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

應用方法

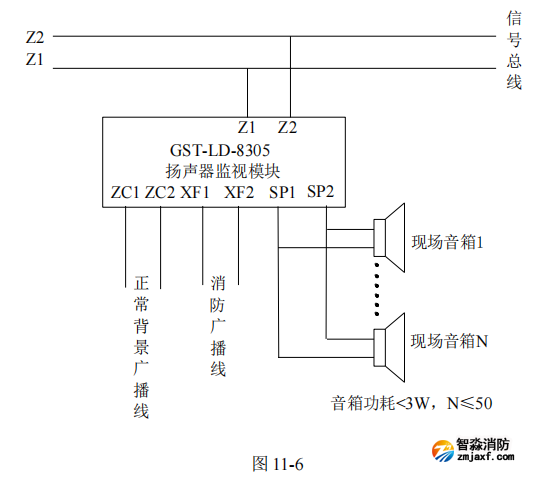

模塊在總線制消防廣播系統中的應用方法如圖 11-6 所示。

注意：

(1)通過編碼器寫模塊地址或功能 4 設置參數 200 時，模塊安裝到總線上 20s 后會重新標定

揚聲器數量狀態；通過控制器在線寫模塊地址或?qū)懪渲眯畔?0（此參數和編碼器功能 4 相對應）

為 200 時， 20s 后模塊會重新標定揚聲器數量狀態。改寫完模塊地址或配置信息后如收到控制

器復位命令，模塊會立即重新標定揚聲器數量狀態；

(2) 在待機狀態下?lián)P聲器數量增加 10 分鐘后，模塊會重新標定揚聲器數量狀態；
