目錄

一、濕式自動噴水滅火系統
二、干式自動噴水滅火系統
三、雨淋自動噴水滅火系統
四、預作用自動噴水滅火系統
五、泡沫-雨淋滅火系統
六、細水霧滅火系統
七、高壓二氧化碳滅火系統
八、柜式低壓CO2自動滅火系統
九、IG－541滅火系統

一、濕式自動噴水滅火系統

工作原理

    保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟噴水。這時濕式報警閥系統側壓力降低，供水壓力大于系統側壓力（產生壓差），使閥瓣打開（濕式報警閥開啟），其中一路壓力水流向?yàn)⑺畤婎^，對保護區灑水滅火，同時水流指示器報告起火區域；另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

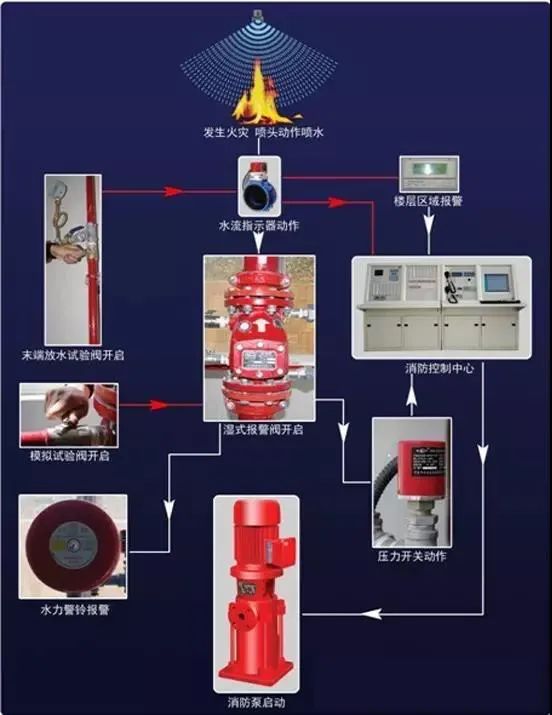

系統工作流程圖

二、干式自動噴水滅火系統

工作原理

    保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟釋放壓力氣體。這時干式報警閥系統側壓力降低，供水壓力大于系統側壓力（產生壓差），使閥瓣打開（干式報警閥開啟），其中一路壓力水流向?yàn)⑺畤婎^，對保護區灑水滅火，水流指示器報告起火區域，另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

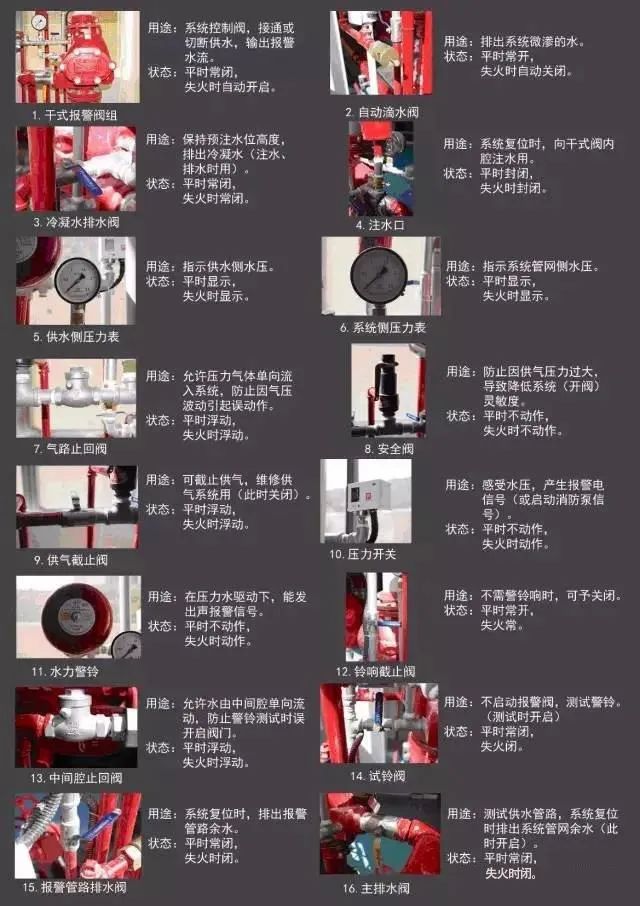

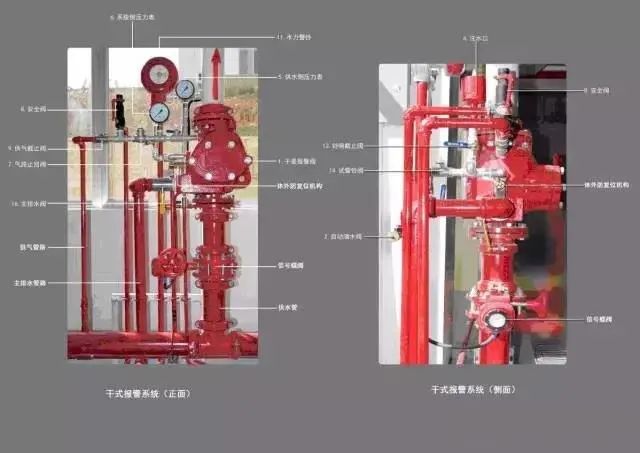

系統各部件構成及用途

三、雨淋自動噴水滅火系統

工作原理

    當保護區發生火災時，感溫感煙探測器探測到火災信號，通過火災報警滅火控制器，直接打開隔膜雨淋閥的電磁閥，使壓力腔的水快速排出，由于壓力腔泄壓，從而作用于閥瓣下部的水迅速推起閥瓣，水流即進入工作腔，流向整個管網噴水滅火（如值班人員發現火警也可以手動打開手動快開閥而實現雨淋閥的動作），同時一部分壓力水流向報警管網，使水力警鈴發出鈴聲報警、壓力開關動作，給值班室發出信號指示或直接啟動消防水泵供水。

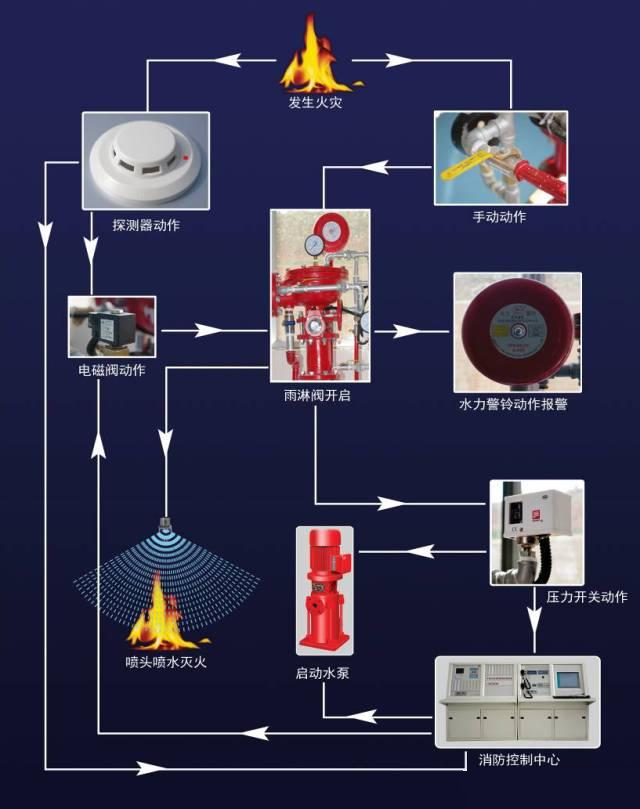

系統工作流程圖

四、預作用自動噴水滅火系統

工作原理

    保護區域出現火警時，探測系統首發動作，打開預作用雨淋閥以及系統中用于排氣的電磁閥（出口接排氣閥），此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)，如果水勢繼續發展，閉式噴頭開啟噴水，進行滅火。這樣就克服了雨淋系統會因探測系統誤動作而導致誤噴的缺陷。

    如果系統中任一噴頭玻璃球意外破碎，則會從該噴頭處噴出氣體，導致系統中氣壓迅速下降，降低監控開關動作，發出報警信號，提醒值班人員出現異常情況，但預作用雨淋閥沒有動作，所以系統不會噴水，從而克服了濕式系統會因噴頭誤動作所引起誤噴造成水漬的缺陷。

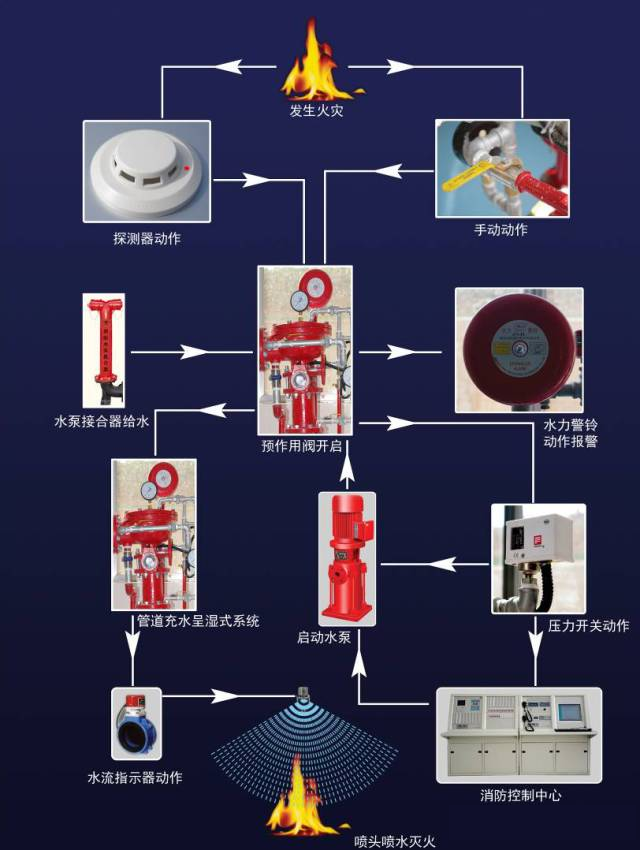

系統工作流程圖

五、泡沫-雨淋滅火系統

工作原理

    伺服狀態下隔膜雨淋閥為常閉狀態。當保護區發生火災時，火災探測系統將火災信號反饋至控制中心，控制中心經判斷后，發出滅火指令，打開隔膜雨淋閥控制管路上的電磁閥，隔膜雨淋閥壓力腔泄壓，從而打開隔膜雨淋閥，隔膜雨淋閥動作后，位于其報警管路的水力警鈴和壓力開關均會動作。水力警鈴發出聲報警信號，提示現場人員系統動作，壓力開關動作將信號反饋給泵控制柜啟動消防水泵，同時泡沫比例混合裝置上泡沫液控制閥打開，帶有壓力的泡沫混合液經隔膜雨淋閥進入系統管網，通過末端泡沫噴頭噴灑滅火。為系統源源不斷的提供泡沫混合液。

    此時由于隔膜雨淋閥控制管路上的電磁閥具有自鎖功能，所以雨淋閥被鎖定為開啟狀態(無論電磁閥此時是否已斷電)，滅火后，按下控制面板上泡沫液控制閥關閉按鈕或手動關閉，手動將電磁閥復位后，稍后雨淋閥將自行復位。

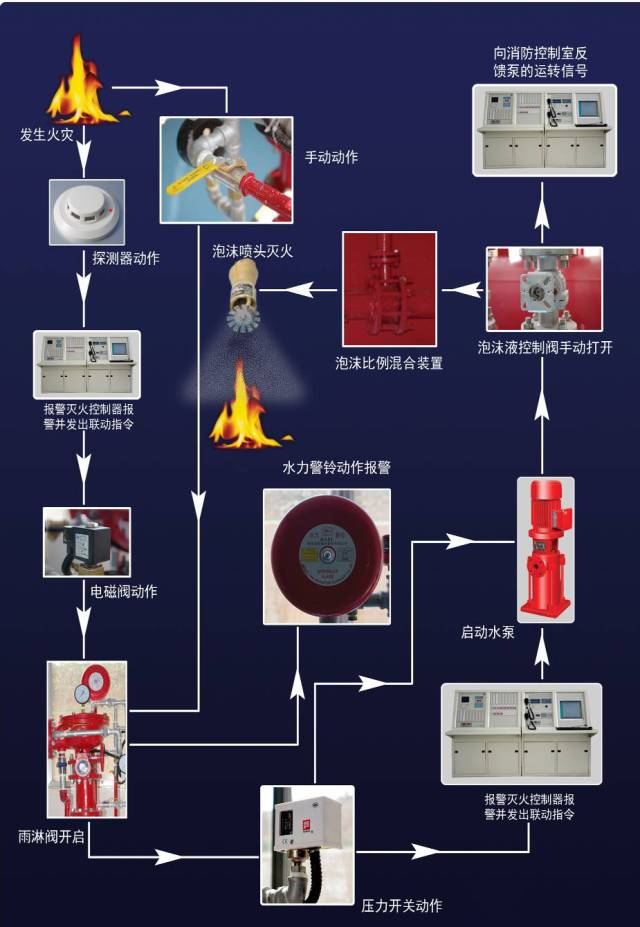

系統工作流程圖

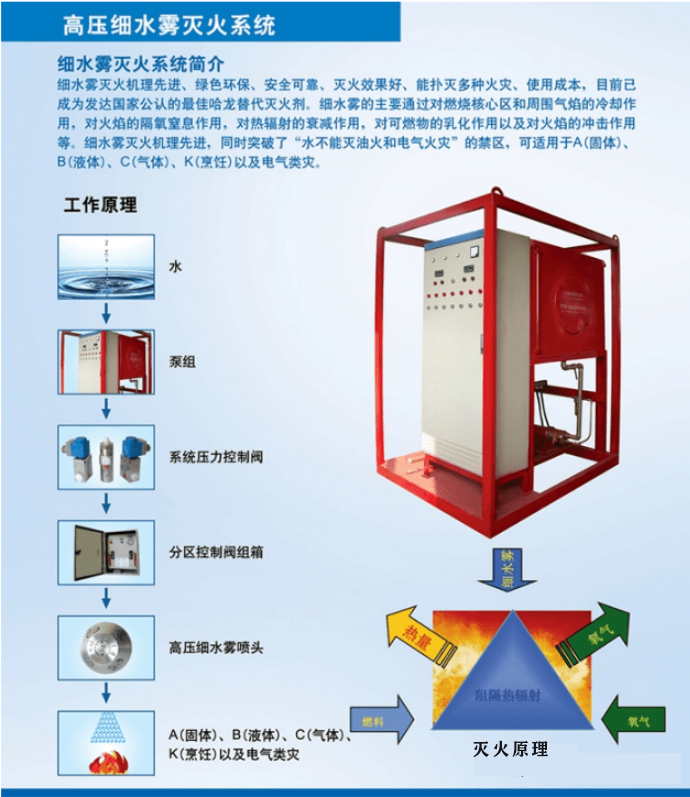

六、細水霧滅火系統

工作原理

系統控制方式

該系統具有自動啟動控制、電氣手動啟動控制、應急啟動控制三種控制方式。

1、自動啟動控制

將火災報警滅火控制器、電氣控制柜的控制方式均設為“自動”方式：系統即處于自動滅火控制狀態，當保護區出現火情時，火災探測器將火災信號送往火災報警滅火控制器，火災報警滅火控制器發出聲、光報警信號，同時發出滅火指令打開相應保護區的分區控制閥和泵組，向相應保護區噴射細水霧實施滅火。

確認火災撲滅后，按下火災報警滅火控制器上的復位按鈕，即可關閉分區控制閥和泵組，使系統恢復到伺服狀態。

2、電氣手動啟動控制

當保護區人為發現火情時，可按下相應區域的手動報警按鈕或火災報警滅火控制器上的相應區的啟動按鈕，即可按預定程序啟動滅火系統，釋放細水霧，實施滅火。

確認火災撲滅后，復位手動報警按鈕和火災報警滅火控制器上的復位按鈕，即可關閉分區控制閥和泵組。使系統恢復到伺服狀態。

說明：在自動狀態下，具有電氣手動控制優先功能。

3、應急啟動控制

當保護區出現火情，火災報警滅火控制系統失靈時，可手動打開相應保護區分區控制閥，再將電氣控制柜“手動/自動”選擇開關置于“手動”位置，按下電氣控制柜上的啟動按鈕，即可向相應保護區噴射細水霧實施滅火。

確認火災撲滅后，按下電氣控制柜上的停止按鈕關閉水泵，手動關閉分區控制閥，使系統恢復到伺服狀態。

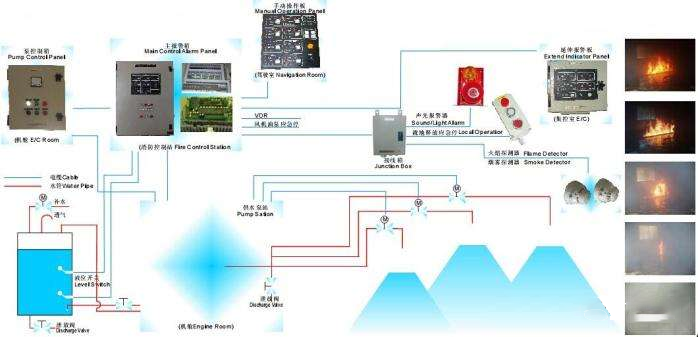

系統工作流程圖

七、高壓二氧化碳滅火系統

工作原理

對于系統不同的控制方式，其工作原理如下：

1、自動控制

將報警滅火控制器上控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀態，當防護區發生火情，感煙探測器與感溫探測器同時發出火災信號，報警滅火控制器即發出聲、光報警信號，同時發出聯動指令，關閉聯鎖設備，經過一段延時時間，發出滅火指令，打開電磁瓶頭閥釋放啟動氣體，啟動氣體通過啟動管道打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

2、電氣手動控制

將報警滅火控制器上控制方式選擇鍵撥到“手動”位置時，滅火系統處于手動控制狀態。當防護區發生火情，可按下手動控制盒或控制器上啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑，實施滅火。在自動控制狀態，仍可實現電氣手動控制。

3、機械應急操作

當防護區發生火情，而控制器不能發出滅火指令時。應通知有關人員撤離現場，關閉聯動設備，然后拔出相應電磁瓶頭閥上的安全插銷，操作手柄即可打開電磁閥，釋放啟動氣體。啟動氣體打開選擇閥、瓶頭閥、釋放滅火劑，實施滅火。

4、緊急停止操作

當火災警報已發出，在延時時間內卻發現有異常情況，不需啟動滅火系統進行滅火時，可按下手動控制盒或控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出。

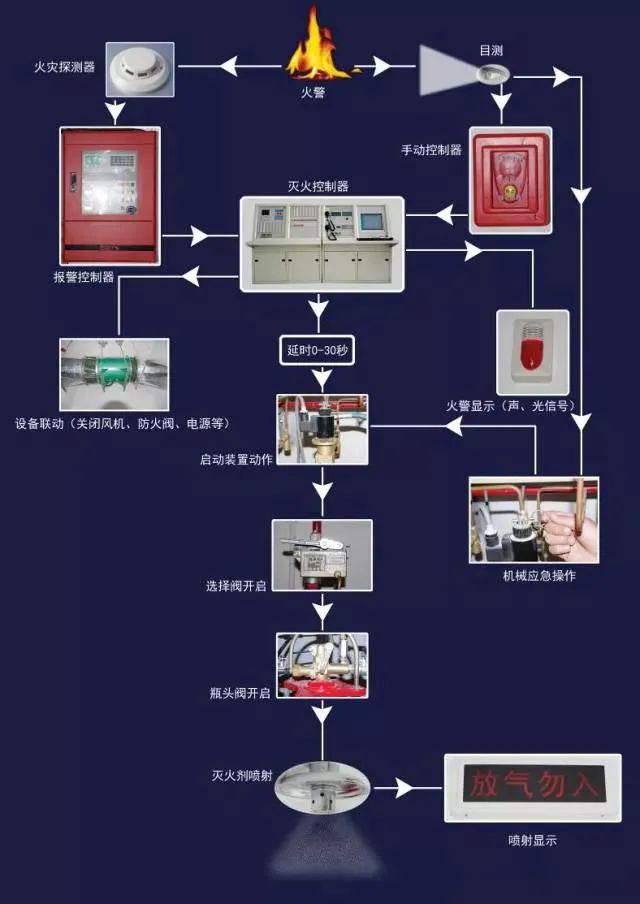

系統工作流程圖

八、柜式低壓CO2自動滅火系統

工作原理

系統具有如下控制方式：

1、 自動控制

將報警滅火控制器上的控制方式選擇鍵撥至“自動”位置，系統則處于自動控制狀態。當保護區發生火情時，火災探測器將火災信號送往報警滅火控制器，報警滅火控制器發出聲光報警信號，發出聯動指令，實現相應的聯動操作，在一段延時時間之后，發出滅火指令，開啟電磁閥，此時，啟動氣體打開相應的選擇閥、主閥，釋放CO2滅火劑，由管道、噴嘴將CO2滅火劑噴射到相應的保護區，并達到一定的濃度而進行滅火。

2、 電氣手動控制

將報警滅火控制器上的控制方式選擇鍵撥至“手動”位置，系統則處于電氣手動控制狀態。當保護區發生火情時，可按下手動控制盒或報警滅火控制器的“啟動”按鈕，即可按預定程序啟動滅火系統，釋放CO2滅火劑，實施滅火。

3、 機械應急啟動控制

當保護區發生火情，控制器不能發出滅火指令時，應立即通知人員撤離現場，關閉聯動設備。打開機械應急啟動盒，將機械應急啟動閥扳至“開”的位置，此時，啟動氣體即可打開相應的選擇閥、主閥，釋放CO2滅火劑，實施滅火。

4、緊急停止控制

當發生火災報警，在延時時間內發現不需啟動滅火系統時，可按下手動控制盒或報警滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出。

綜上所述，柜式低壓CO2自動滅火系統是一種原理可靠，功能完善的高效滅火系統。

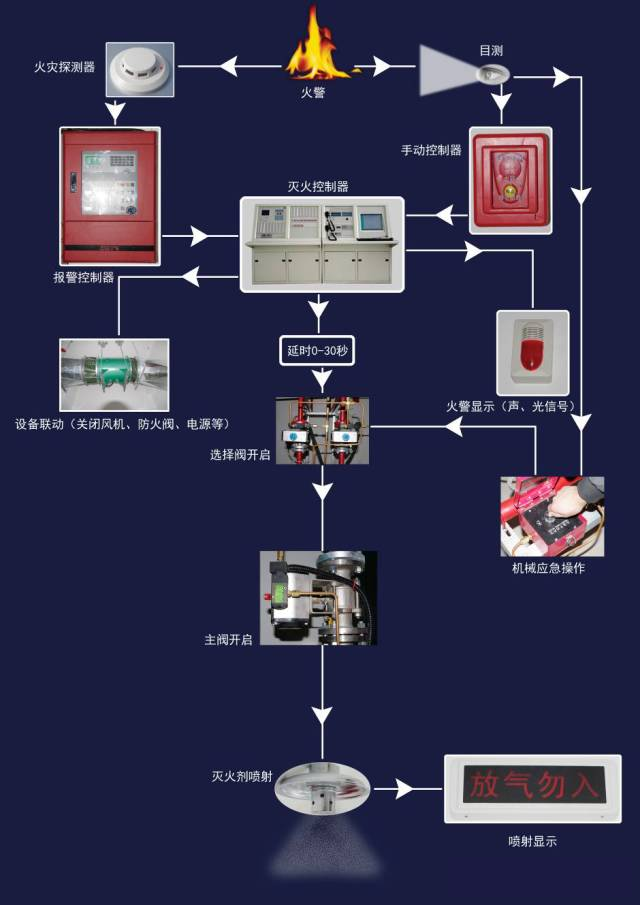

系統工作流程圖

九、IG－541滅火系統

工作原理

滅火系統控制方式

1、自動控制

將滅火控制器上的控制方式選擇鍵撥至“自動”位置，滅火系統則處于自動控制狀態。當保護區發生火情時，火災探測器發出火災信號，經報警控制器確認后，滅火控制器即發出聲、光報警信號，同時發出聯動指令，相關設備聯動，經過一段延時時間，發出滅火指令，打開電磁瓶頭閥釋放啟動氣體，啟動氣體通過啟動管路打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

2、 電氣手動控制

將滅火控制器上的控制方式選擇鍵撥至“手動”位置，滅火系統則處于電氣手動控制狀態。當保護區發生火情時，可按下手動控制盒或滅火控制器上“啟動”按鈕，滅火控制器即發出聲光報警信號，同時發出聯動指令，相關設備聯動，經過一段延時時間，發出滅火指令，打開電磁瓶頭閥釋放啟動氣體，啟動氣體通過啟動管路打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

3、 機械應急操作

當保護區發生火情且滅火控制器不能有效的發出滅火指令時，應立即通知有關人員迅速撤離現場，打開或關閉聯動設備，然后拔出相應電磁閥上的安全插銷，操作手柄即可打開電磁閥，釋放啟動氣體。啟動氣體打開相應的選擇閥、瓶頭閥，釋放滅火劑，實施滅火。

4、 緊急停止操作

當發生火災報警，在延時時間內發現不需啟動滅火系統時，可按下手動控制盒或滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出。

系統工作流程圖
