海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具安裝使用說明書

    一、 注意事項  產品僅應被安裝在產品安裝使用說明書所明示規定的使用環境，不適用于有爆炸性氣體或有腐 蝕性氣體的場所（包括使用磷化鋁殺蟲劑的煙草倉庫）。產品不可被安裝在對設備有特殊認證要求的 環境或場所（包括但不限于爆炸性環境、船舶、飛機、火車、機動車等交通工具）。如有特殊需求， 請聯系本公司相應銷售人員。

二、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具概述

本說明書為海灣二線制集中電源集中控制型消防應急照明燈具（以下簡稱照明燈）綜合說明書，包括 以 下 產 品 : HW-ZFJC-E6W-N656 （ 6W ）、 HW-ZFJC-E6W-N656HW （ 6W 紅 外 ）、HW-ZFJC-E6W-N656SG（6W 聲光）、HW-ZFJC-E9W-N657（9W）、HW-ZFJC-E9W-N657HW（9W紅外）、HW-ZFJC-E9W-N657SG（9W 聲光）、HW-ZFJC-E12W-N653（12W）、HW-ZFJC-E12W-N653HW（ 12W 紅 外 ）、 HW-ZFJC-E12W-N653SG （ 12W 聲 光 ）、 HW-ZFJC-E15W-N654 （ 15W ）、HW-ZFJC-E15W-N654HW（15W 紅外）、HW-ZFJC-E15W-N654SG（15W 聲光）、HW-ZFJC-E18W-N655（18W）、HW-ZFJC-E18W-N655HW（18W 紅外）、HW-ZFJC-E18W-N655SG（18W 聲光）。照明燈通常安裝于室內，有兩種工作狀態：正常，應急。具有故障檢測功能，故障信息通過總線上傳到應急照明分配電裝置，應急照明分配電裝置再上傳到應急照明控制器。照明燈采用電子編碼方式，可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。

三、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具特點

1. 受應急照明控制器的控制可使照明燈改變工作狀態。

2. 照明燈的光源故障、通訊故障可在應急照明控制器上顯示。

四、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具技術特性

1. 總線電壓：36V，允許范圍： 25V～DC36V

2. 各型號功耗光通量如下表。

3. 光源類型，應急時間：LED，不小于 90min，應急時間由集中電源的配置確定。LED 光源的規格：DC2.9V～DC3.1V/0.2W；LED 光源的型號：01.JT.CC2835W80N03。

4. 故障檢測：光源出現短路、斷路時，總線電壓過低時，照明燈發送故障信號。

5. 編碼方式：采用電子編碼方式，占用一個地址

6. 使用場所：室內

7. 使用環境：溫度：0℃～+55℃ 相對濕度≤95%，不凝露

8. 防護等級：IP30

9. 外形尺寸：Φ230mm × 55mm

10. 安裝孔距：60mm

11. 重量：485g

12. 殼體顏色及材料：白色，鋁合金 + PC

13. 執行標準：GB 17945-2010

五、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具結構特征與工作原理

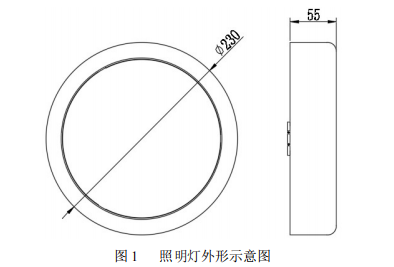

1. 照明燈外形示意圖如圖 1 所示：

2. 照明燈工作原理：照明燈正常處于熄滅狀態，當發生緊急情況時，轉入應急狀態，應急狀態時常亮。

六、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具安裝與布線

警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。

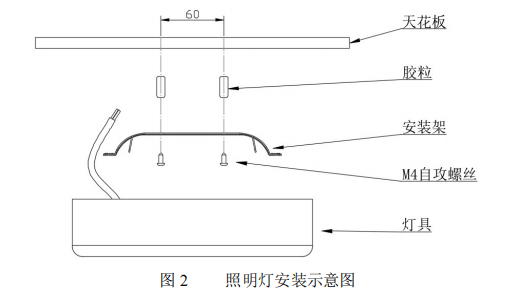

1. 安裝示意圖如圖 2 所示：

說明：圖中“膠?！睘榕蛎浡菟ǎ?dāng)天花板為硬頂時選用。

2. 線序說明：Z1、Z2：信號總線，無極性。

3. 布線要求：推薦使用截面積≥2.5mm2 的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等

不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

七、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具測試與日常維護

警告：待全部設備都安裝完畢后再接通電源。

1. 照明燈安裝結束后必須進行測試，使用過程中每年至少進行一次測試。

2. 照明燈在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

3. 照明燈注冊后，通過主機對之啟動、停動，照明燈應能按主機指令執行。

4. 測試結束后，通過主機復位照明燈，并通知有關管理部門系統恢復正常。

5. 在測試過程中不合格的照明燈檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試則應返回維修。

6. 光源更換方法：斷開燈具連線，打開外殼，將損壞光源從電路板拆下，將正常光源接入電路板，

裝配好外殼，接通燈具連線。

八、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具使用及操作

       編碼操作：可利用本公司生產的 GST-BMQ-2 電子編碼器進行現場編碼，編碼時將編碼器與照明燈的總線連接，在待機狀態，輸入照明燈的地址編碼，按“編碼”鍵即完成編碼工作。編碼成功后顯示下一個地址，錯誤顯示“E”，按“清除”鍵回到待機狀態。

       感應功能設置：帶有紅外或者聲光感應的吸頂照明（產品型號以“HW”或“SG”結尾）出廠默認帶感應功能，在正常待機狀態下，紅外感應或聲光感應到人經過，進入感應照明狀態，單次感應照明時間 30s，可連續觸發感應，感應功能可屏蔽。編碼器在待機狀態時，輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“3”，屏幕上最后一位會顯示一個

“—”，輸入設定參數，按下“編碼”鍵，屏幕上將顯示一個“P”字，表明相應的設定參數已被寫入。設定參數如下：238：屏蔽感應功能，其他任意值恢復感應功能。

九、 海灣N600吸頂兩線制系列集中電源集中控制型消防應急照明燈具應用方法

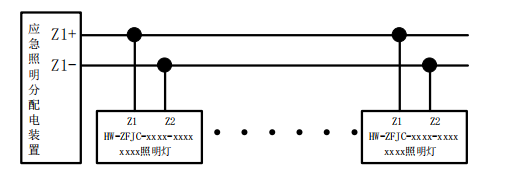

照明燈與應急照明分配電裝置連接，實現應急狀態照明的作用。應急照明分配電裝置有多組端口，下圖以第一組端口為例。

注意：

1. 同一個應急照明分配電裝置各個端口的燈具地址不能重復。

2. 總線電壓要在燈具點亮的情況下高于燈具最小工作電壓，否則燈具啟動后，電纜壓降過大將會造成燈具不能正常工作并影響通信
