1.系統設計思路

 的具體要求和安全防范之有關規定，該系統及配套設備擬達到如下要求：  (1) 可防止人員非法進入防范區域；

(2)防盜裝置外形美觀，設備均符合中國及國際質量認證；  (3)具有先進性的智能保安系統；

(4) 具有全天候報警功能，重點部位報警；

(5) 選用設備符合國內及國際標準認證，適應中國國情；

(6)整個系統全部采用先進設備，技術領先，可靠性高，使用簡便，經久耐用，配套性好，具有一 定的自我防護能力。

2.系統概述

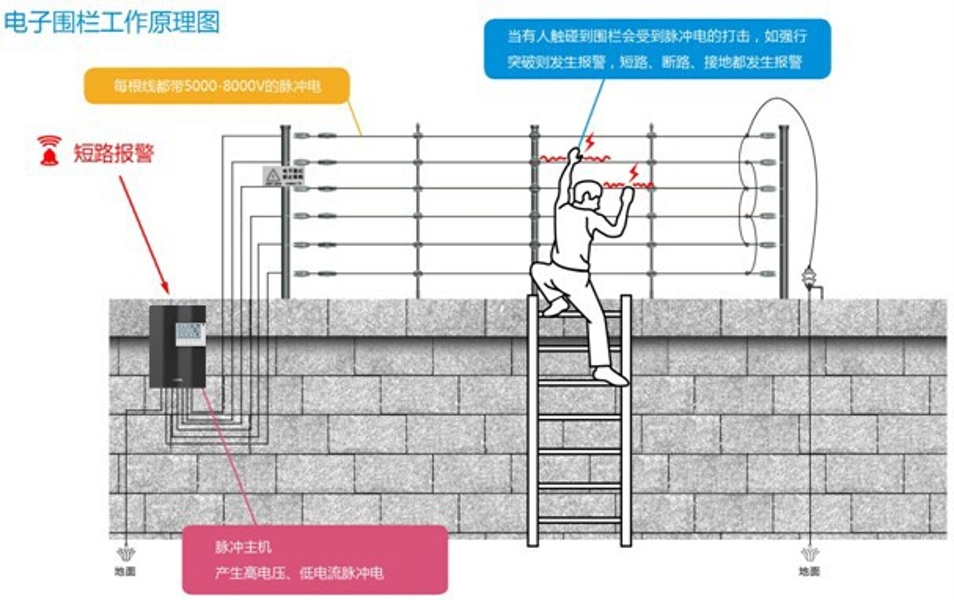

  由報警探測器、防區模塊、傳輸網絡、報警主機及管理工作站等組成。結合建筑圍墻形式對小區 周界采用電子圍欄進行圍閉，共設六個報警防區,當非法攀爬觸動電子圍欄時，系統通過報警模塊 箱把信息傳送至監控中心，并聯動監控中心彈屏并發警報聲進行提醒，監控中心可通過鍵盤消除報 警。電子圍欄設備的電源由監控中心ups配電箱取電。下圖所示為脈沖電子圍欄的工作原理圖：

3.總體架構

3.1前端設計

電子圍欄前端部分是電子圍欄系統的重要組成部分，為了保證電子圍欄整個系統的正常運行 和較長的使用壽命，電子圍欄前端必須具有抗高壓、抗污、抗氧化、耐腐蝕等基本功能。

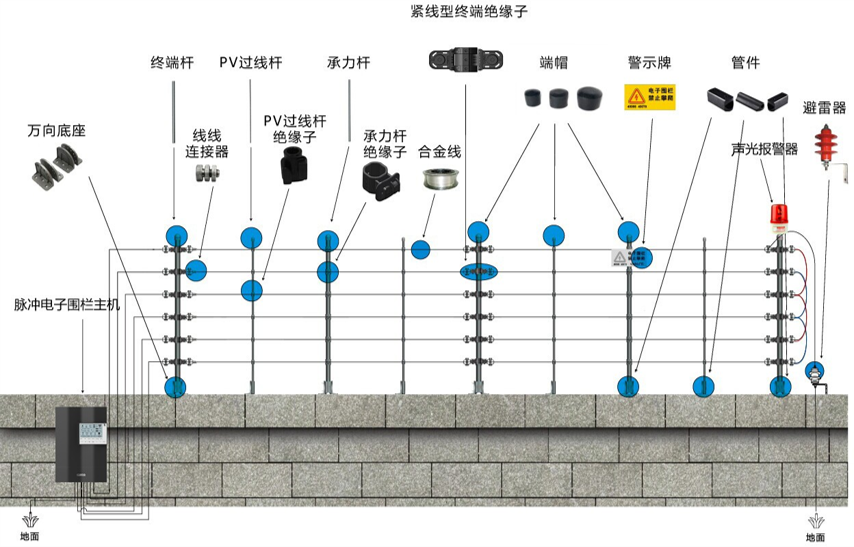

電子圍欄由終端桿、承力桿、PV過線桿、PV桿絕緣子、圍欄合金導線、警示牌、緊線器等組成。根據現場的周界情況，可以采取豎直、傾斜、L形圍欄支架，具體以現場圍墻情況選用合適的支架 和安裝方式。

系統前端的電子圍欄安裝在圍墻頂部上方，圍墻的高度應在1.8m以上，按照《脈沖電子圍欄

及其安裝和安全運行-GB/T7946-2015》的要求電子圍欄前端采用6線制，線線之間的間隔為下面3

根線為12CM；上面3根線15CM左右，最下一根合金絲與圍墻的間距約12CM。

為了更好的起到震懾作用，每隔10米懸掛警示牌一塊。

合金線線張力：30-50kg。

合金線線徑：Φ1.8mm高強度，低電阻，抗腐蝕專用合金導線。中間過線桿間距：一般為4至5米左右。

按照《脈沖電子圍欄及其安裝和安全運行-GB/T7946-2015》的要求，每100米劃分1個防區。

3.2報警方式

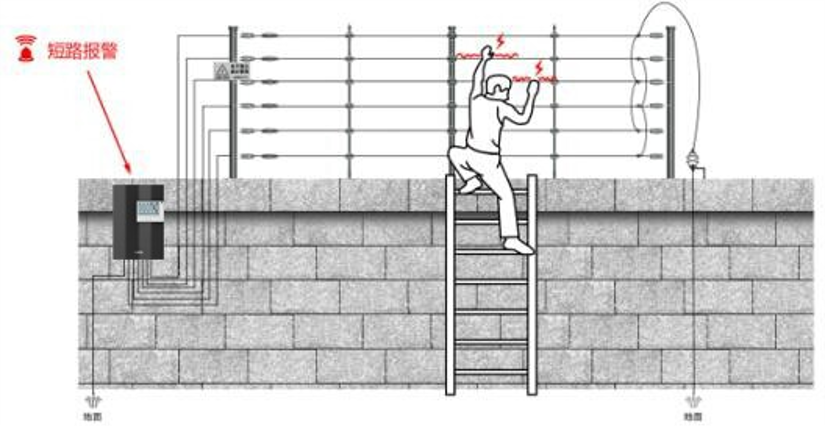

短路報警：當合金線被左右或上下短接時立刻報警，同時液晶屏點亮并有報警聲音提示。

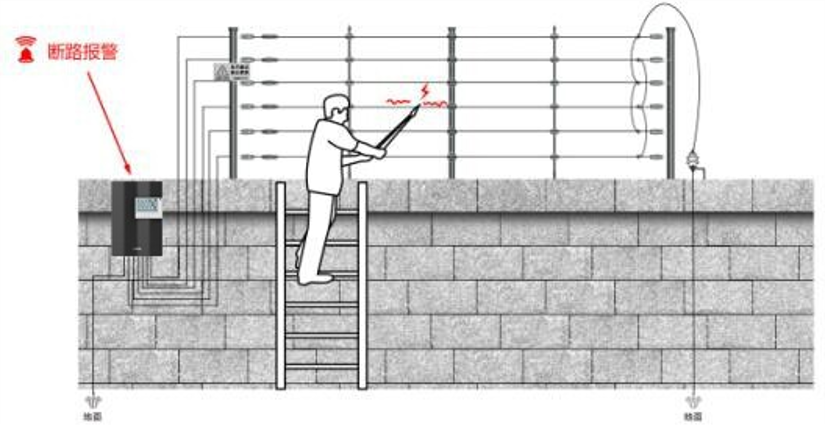

斷路報警：當觸碰任何一根圍欄導線的時候都會受到脈沖電的打擊,同時碰觸到兩根圍欄

線更會受到電擊,防范非常嚴密。當入侵者試圖剪斷圍欄強行進入則會發生報警。

3.3信號系統傳輸

RS485總線布線要求：

拓撲結構采用手拉手結構，不支持環形或星形連接。

從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響 最低。

應注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產 生這種不連續性：總線的不同區段采用了不同電纜，或某一段總線上有過多節點，再者是 某個節點上引出過長分支。

RS-485總線的長度不能超過1000m，超過1000m，請使用中繼器或選擇帶光口型號脈沖主機。

在220KV及以上的變電站，需要在屏蔽雙絞線上套鍍鋅鋼管。

在RS-485總線布線的時候，220V電源線或者其他電源線，必須要與RS-485屏蔽雙絞線 分開布線。

RS485信號線應采用雙絞屏蔽線，推薦型號：RVSP2×1.5mm²。

網絡布線要求：

每根網線的兩頭要用獨立的標志標記出來，比如用白色的標簽在兩頭同時標記“A1”。

布線過程中不允許將網線折死彎，網線不能有硬傷，一定要愛護網線，比如將網線捆好， 不要踩網線，搬運東西的時候不要砸到網線等。

工程采用的網線是超五類非屏蔽式雙絞線。

當網線與強電交叉或平行分布時，不能將網絡線路和電源線路鋪設在同一管槽內，也不能 將網線與電源穿入同一墻面孔內。

每根網線的長度不得超過一百米，以防衰減。

光纖布線要求：

光纖應選擇G652單模光纖，光纖和主機接口型號：FC/APC。

戶外用光纜直埋時，宜選用鎧裝光纜。架空時，可選用帶兩根或多根加強筋的黑色塑料外護套的光纖。

在光纖布線中，應該由受過嚴格培訓的技術人員去進行光纖的端接和維護。一次布放長度 不要太長(一般2km)，布線時應從中間開始向兩邊牽引。

施工中要時時注意不要使光纜受到重壓或被堅硬的物體扎傷；另外，牽引力不應超過最大 鋪設張力。光纖要轉彎時，其轉彎半徑應大于光纖自身直徑的20倍。光纖穿墻時，要加帶護口的保護用塑料管，并且要用阻燃的填充物將管子填滿。

3.4系統供電

明配線管：

明配線管應橫平豎直、排列整齊。

應設管卡固定，在終端、彎頭中點處的150mm～500mm范圍內應設管卡；在距離盒、箱、柜 等邊緣的150mm～500mm范圍內應設管卡。

線管轉彎的彎曲半徑不應小于所穿入線纜的最小允許彎曲半徑，且不應小于該管外徑的6倍；當暗管外徑大于50mm時，不應小于10倍。

埋地敷設：

室外埋地敷設的線管，埋深不宜小于0.7m，壁厚應大于等于2mm；埋設于硬質路面下時，應 加鋼套管。

進出建筑物線管應做防水坡度，坡度不宜大于15‰。

線纜敷設：

線纜兩端應有防水、耐摩擦的永久性標簽，標簽書寫應清晰、準確。

管內線纜間不應擰絞，不得有接頭。

3.5控制中心

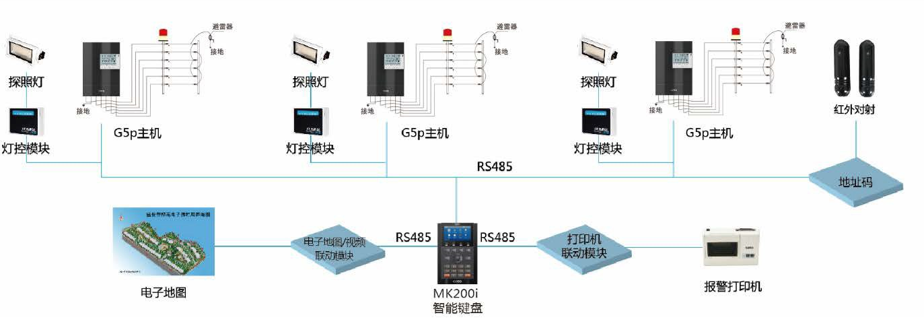

控制中心是電子圍欄系統的核心組成部分，是前端脈沖防區集中控制與管理的平臺?？刂浦行挠?監控報警管理平臺軟件、防盜報警控制器或控制鍵盤、電子地圖、報警打印機等報警產品，以及可 以與之報警聯動的視頻監控系統組成。

控制中心將前端脈沖防區進行編碼識別，當有人非法翻越或破壞圍墻時，脈沖主機可立即將警情 傳送到控制中心，控制中心對報警信號進行接收和處理，管理軟件上彈出入侵區域的監控畫面；中

心值班人員通知巡邏中的保安人員立刻趕往現場處理，中心保安人員在現場處理完畢后，對控制中 心及脈沖主機的報警狀態進行恢復?，F場同時也能警燈聲光報警，提醒附近職工注意，協助保安人 員。

3.6系統聯動

1、視頻聯動

系統應可與視頻監控系統聯動，當有入侵行為發生，聯動視頻設備進行錄像抓拍取證、軟件進 行聲音警示、窗口彈出報警信息、模擬電子地圖相應防區變紅等。

本方案提供兩種實現視頻聯動的方法。第一種方法是通

過視頻聯動模塊來實現，把視頻聯動模塊的無源開關 量輸出信號與行業硬盤錄像機的開關量輸入接口連接，如右 圖所示接線。

當周界防區報警時，防區對應的視頻聯動模塊有開關量 輸出，硬盤錄像機會提示報警信息，同時攝機就會聯動動作

（攝像機執行什么動作提前在硬盤錄像機里設置）。

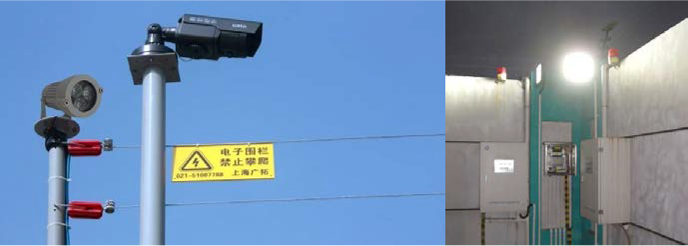

2、燈光聯動

報警系統配置燈控模塊，在遠程智能控制終端或上層軟件平臺上即可實現周界探照燈的打開 和關閉，為夜間故障排查和巡邏檢查提供燈光照明。同時當周界防區報警時對應的探照燈同步打開，

給攝像機補光，使后端更清晰快速地了解警情。

當有人非法翻越或破壞圍墻時，脈沖主機可立即將警情傳送到控制中心，現場同時聯動聲光報

警器，嚇退入侵者，并提醒附近職工注意，協助保安人員。
