特點

  復合探測技術是目前國際上流行的新型多功能高可靠性的火災探測技術。海灣JTF-GOF-GST9713（Ex） 點型復合式感煙感溫火災探測器是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上 共同構成的多元復合探測器。它不僅具有傳統光電感煙火災探測器的性能，而且兼有定溫、差定溫 感溫火災探測器的性能，應用范圍廣泛。

  本探測器防爆類型為本質安全型，防爆標志為 ExibIICT6 Gb，適用于石油、化工等行業具有防 爆要求的 1 區及 2 區使用。本探測器為非編碼型，與海灣公司生產的 GST-LD-8332 模塊箱配套使用， 可以直接接入各類火災報警控制器。

  該產品符合 GB3836.1《爆炸性環境第 1 部分：設備通用要求》和 GB3836.4《爆炸性環境第 4 部分：由本質安全型“i”保護的設備》的有關規定。

  本探測器是我公司推出的最新產品，同時還具有以下特點：

(1) 專業造型設計，超薄型；

(2) 超大指示燈指示，360 度范圍可見；

(3) 具有溢水孔設計，防止積水滲漏；

(4) 迷宮設計獨特，抗灰塵污染性強；

(5) 自診斷、自補償、自學習；

(6) 迷宮為專利產品，專利號為：ZL03100624.8。

主要技術指標

(1) 探測器類別：A2R

(2) 工作電壓：DC16V～DC28V

(3) 監視電流≤60?A

(4) 報警電流≤30mA

(5) 安全柵參數：U0=28V，I0=93mA

(6) 防爆標志：ExibIICT6 Gb

(7) 報警確認燈：紅色，正常時閃亮，報警時常亮

(8) 使用環境：溫度：-10℃～+50℃  相對濕度≤95%，不結露  大氣壓力：86kPa～106kPa

(9) 外殼防護等級：IP23

(10) 探測器尺寸：直徑：100mm， 高: 54.5mm(帶底座)

保護面積

  建議參考點型感煙火災探測器和點型感溫火災探測器的設置要求，具體參數應以《火災自動報 警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

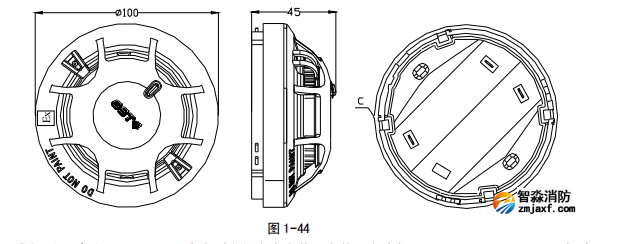

探測器外形結構示意圖如圖 1-44 所示：

本探測器采用 DZX-02（Ex）本安型定位底座安裝，安裝及布線與 JTY-GF-GST104（Ex）/T 點型 光電感煙火災探測器相同。
