首先，有必要明確的是：防排煙系統并不是單一系統，而是①防煙系統和②排煙系統兩個系統的總稱。

防煙系統采用自然通風方式或機械加壓送風方式，防止煙氣進入疏散通道的系統。

排煙系統采用自然通風方式或機械排煙方式，將煙氣排至建筑物外的系統。

↓ 下面就分別對這兩個系統進行圖文解析 ↓

一、防煙系統

設置部位：

1. 防煙樓梯間及前室（安全性較高的安全出口）、消防電梯前室（滅火救援通道）；

2. 避難層（建筑內的安全區域，超過100米的公共建筑才有）。

作用：

通過設置防煙措施，防止煙氣進入防煙部位，確保防煙部位的人員不受煙氣侵襲，為人員安全疏散和消防撲救創造條件。

方式：

1. 自然通風

2. 機械加壓送風

· 自然通風方式

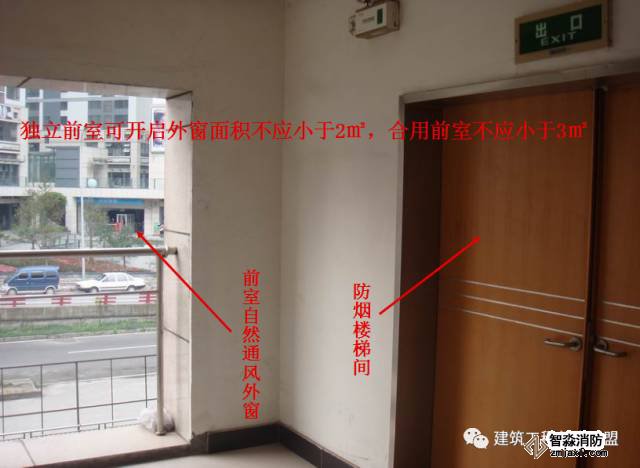

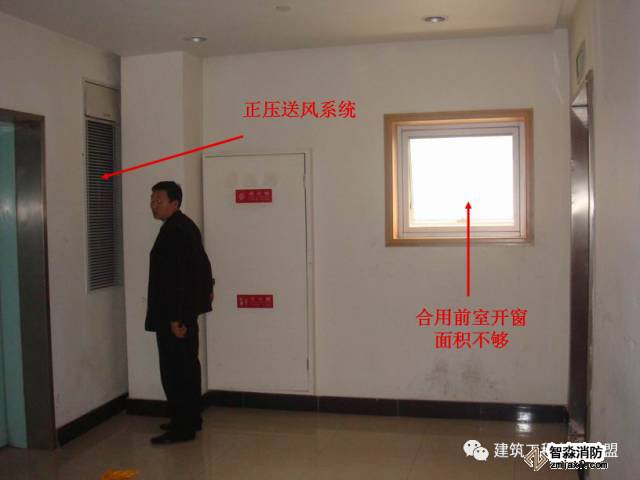

前室示例

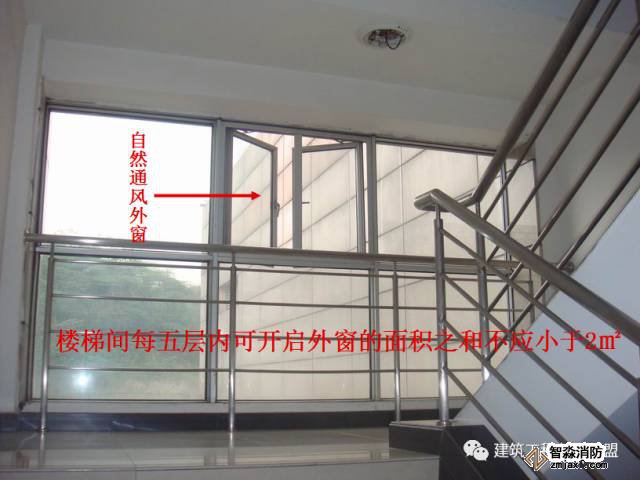

樓梯間示例

· 機械加壓送風方式

不具備自然通風條件的防煙部位應設置機械加壓送風系統。

示例

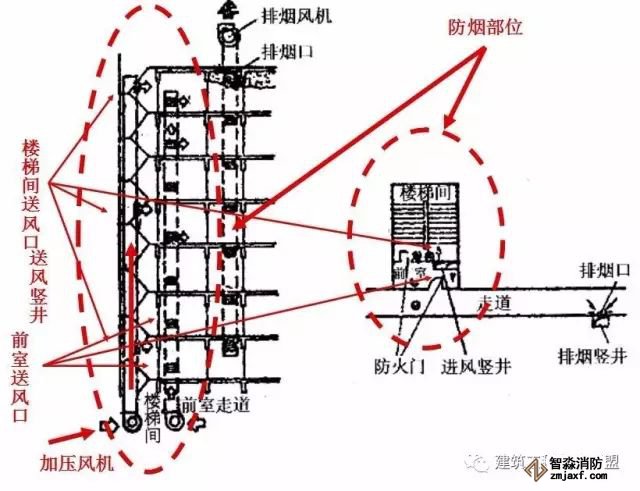

機械加壓送風的立面圖和平面圖示例

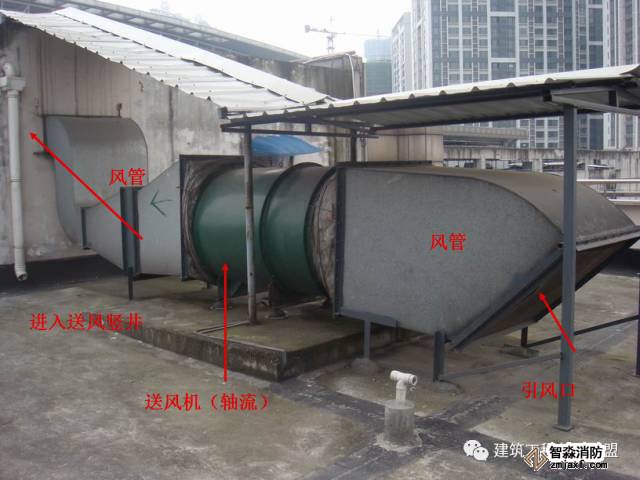

加壓送風機及風管示例

送風風機房電氣控制柜示例

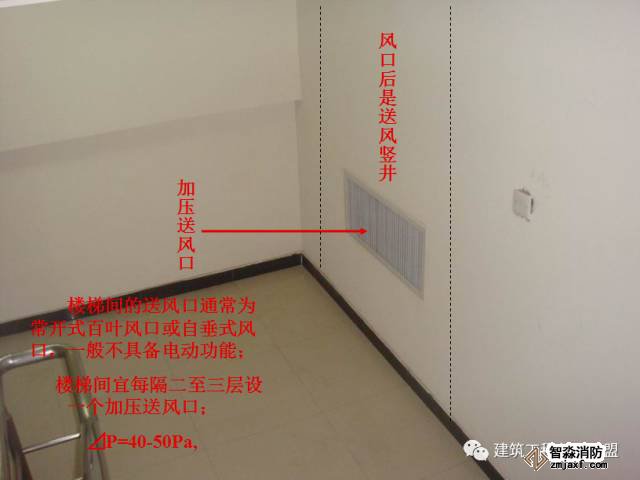

樓梯間加壓送風口和豎井示例

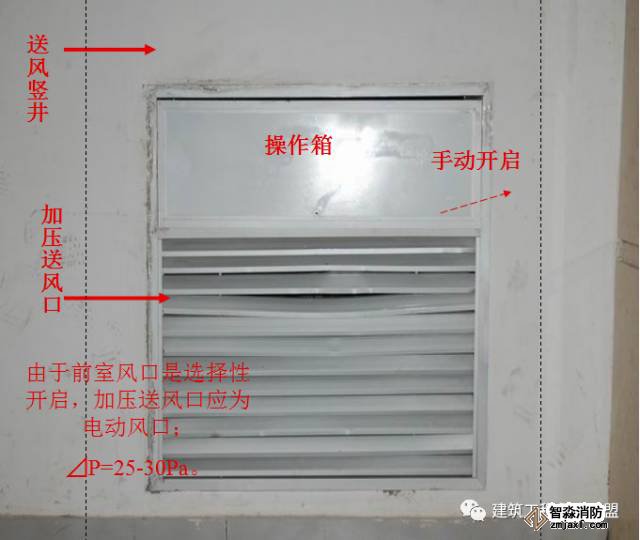

前室送風口和豎井示例

二、排煙系統

設置部位：

1. 較長的疏散走道；

2. 有人停留或可燃物較多、面積較大的地上房間和地下室（這兩項的具體標準因建筑定性而異，具體可參見建筑防火設計規范）；

3.中庭。

作用：

是將進入疏散走道的煙氣排出室外，為人員疏散創造必要的安全條件。

方式：

1. 自然通風

2. 機械排煙

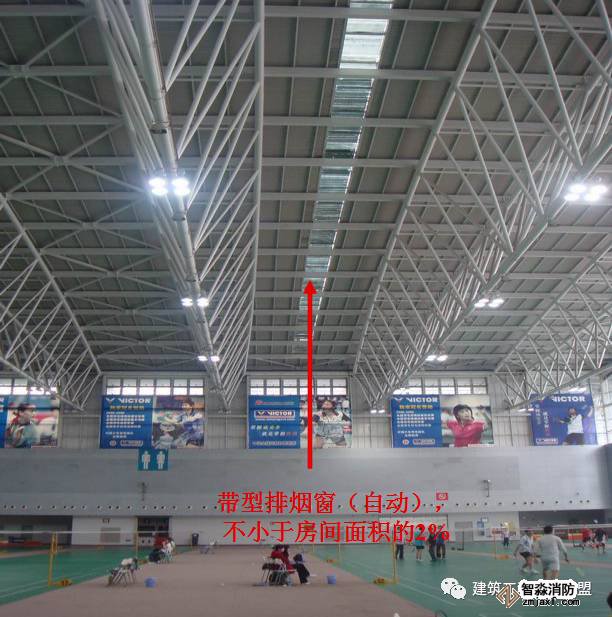

· 自然通風方式

注：此處（房間和走道）的自然通風不同于樓梯間和前室的自然通風。雖然它們的原理相同，但此處是作為排煙措施，而樓梯間和前室是作為防煙措施。

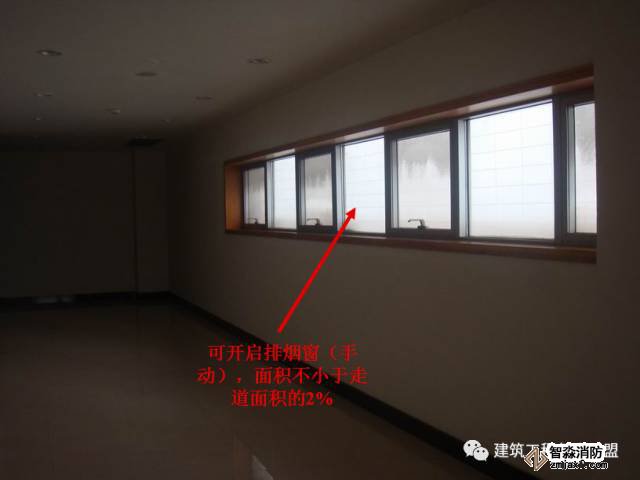

走道示例

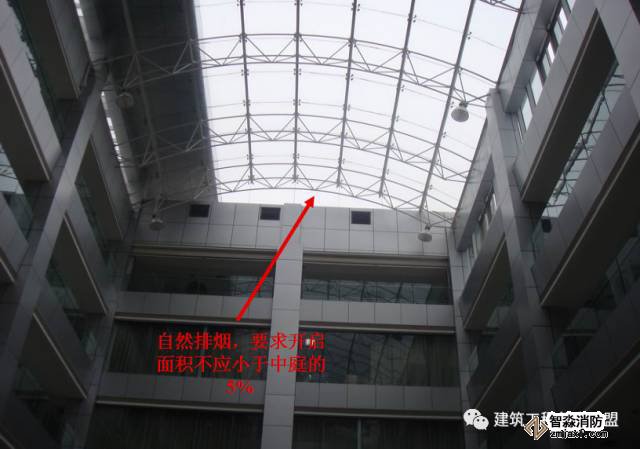

中庭示例

· 機械排煙方式

設置部位：按規范應設置排煙措施，但又不具備自然排煙條件的房間、走道、中庭。

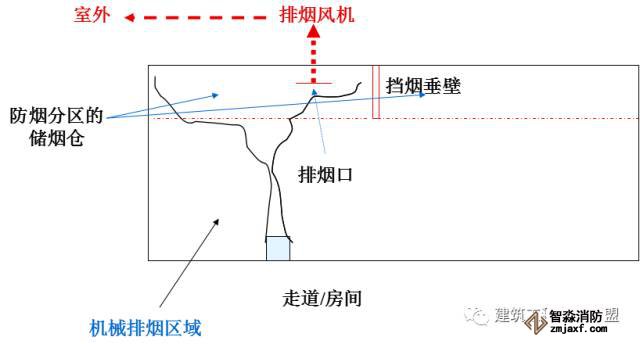

原理示例

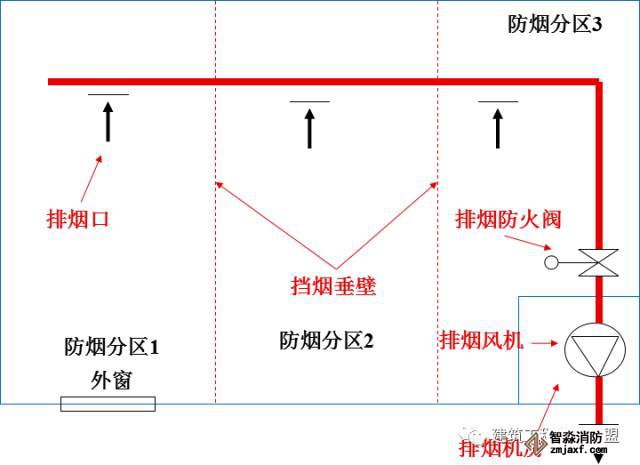

水平機械排煙系統原理示例

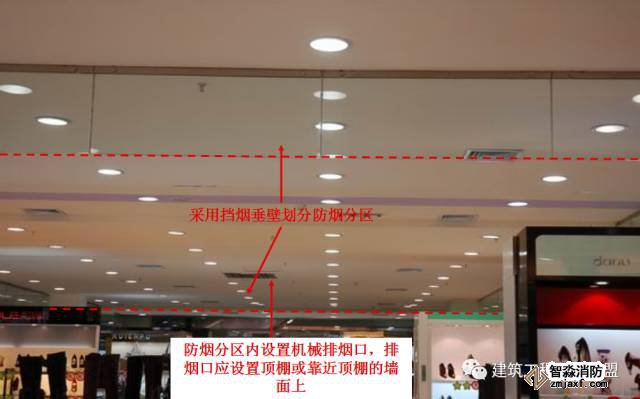

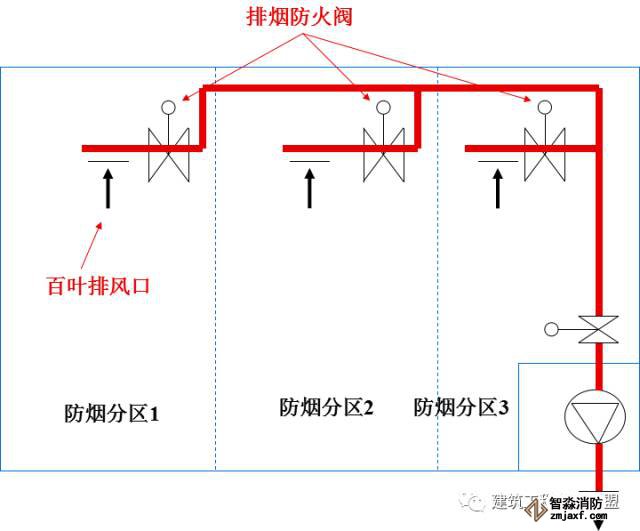

分區示例

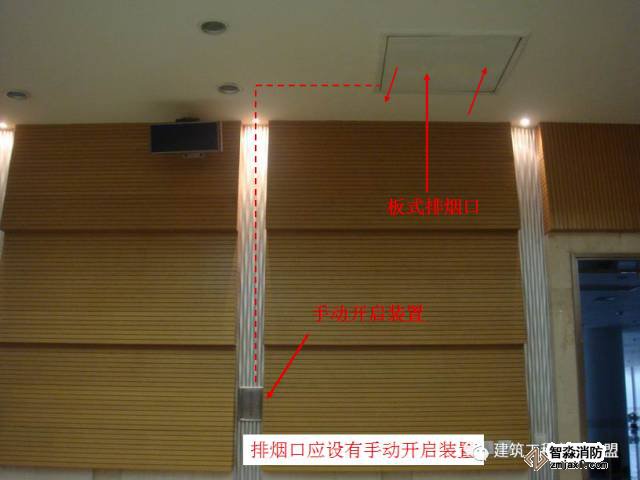

排煙口和手動開啟裝置示例

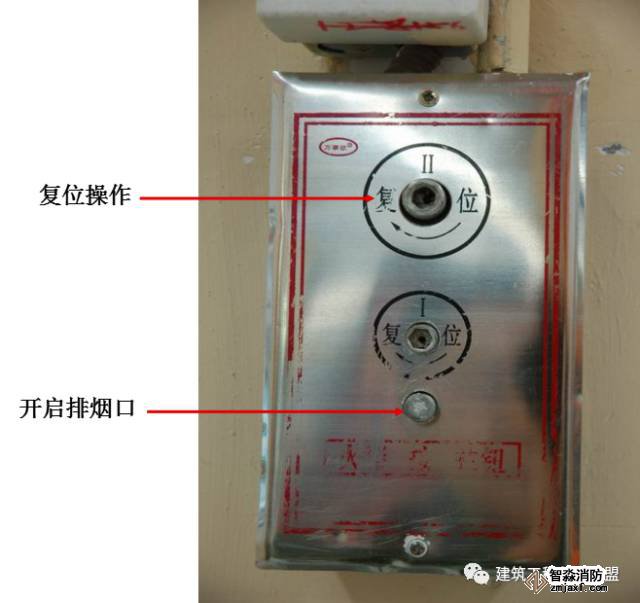

排煙口手動開啟裝置示例

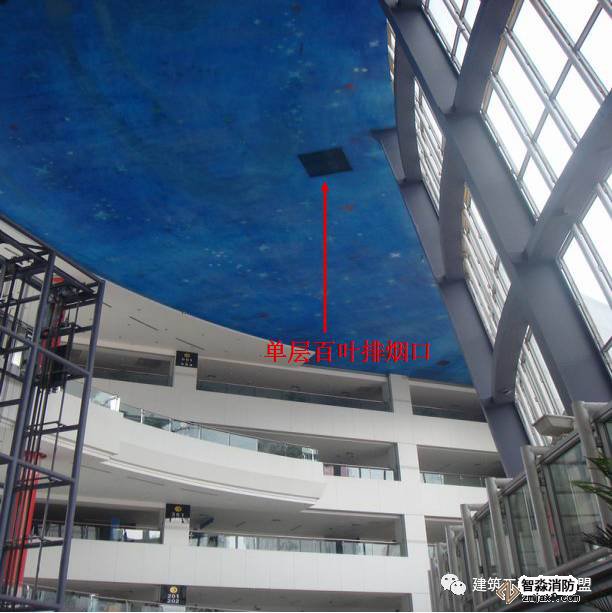

中庭機械排煙示例

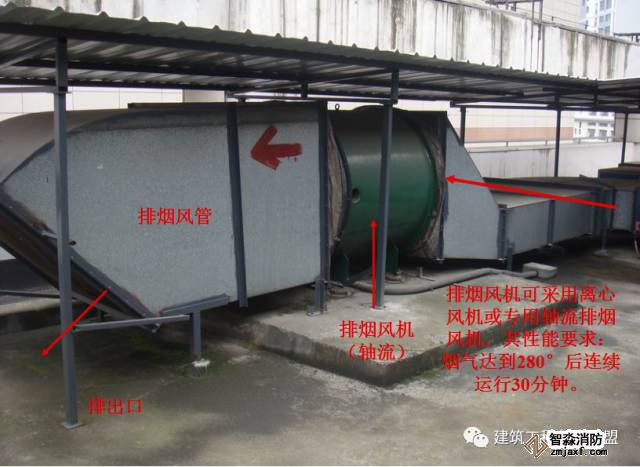

排煙風機及風管示例

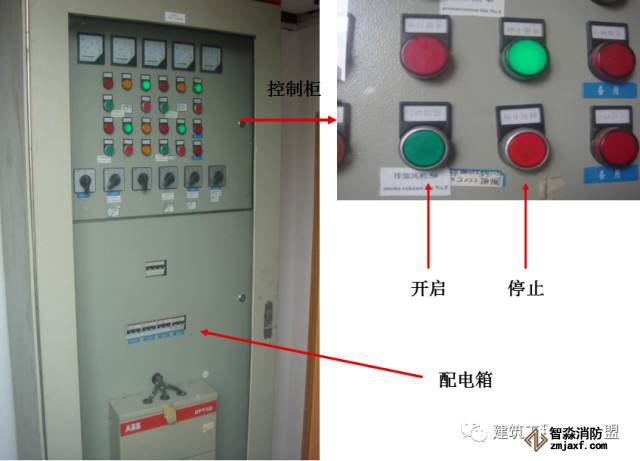

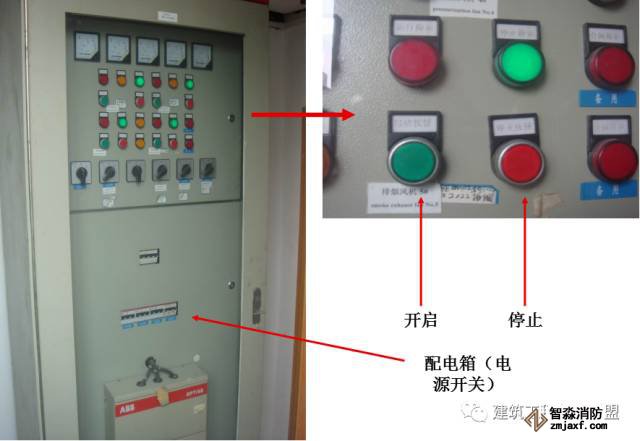

排煙風機房電氣控制柜示例

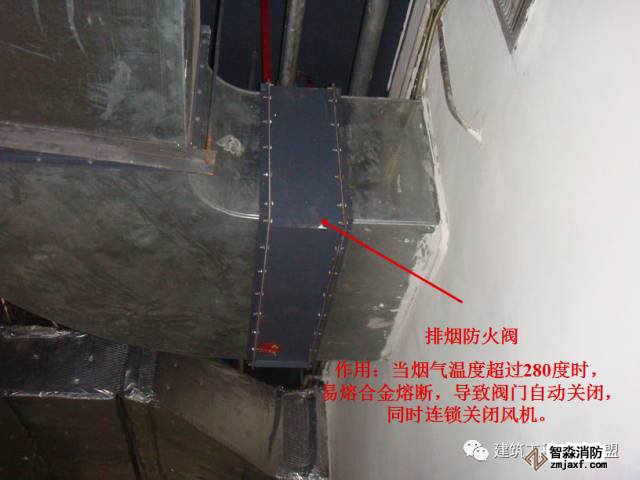

排煙防火閥示例

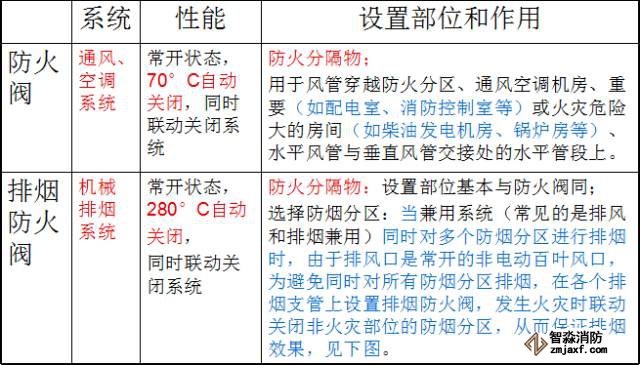

【附】防火閥與排煙防火閥的區別

設有機械排煙系統的密閉場所如地下室還應設置補風用的送風系統：

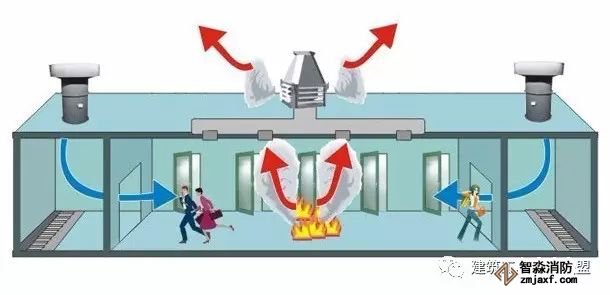

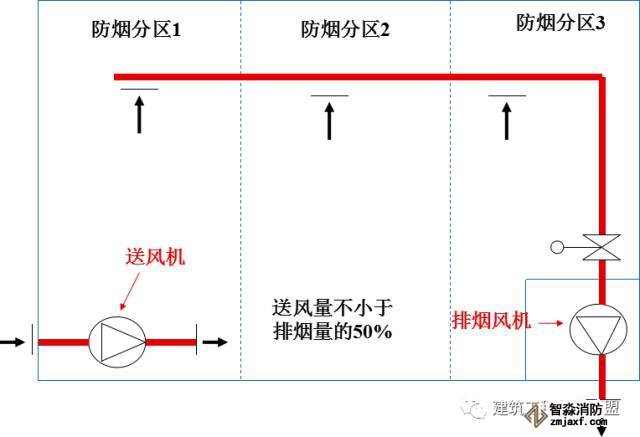

機械排煙的補風系統原理

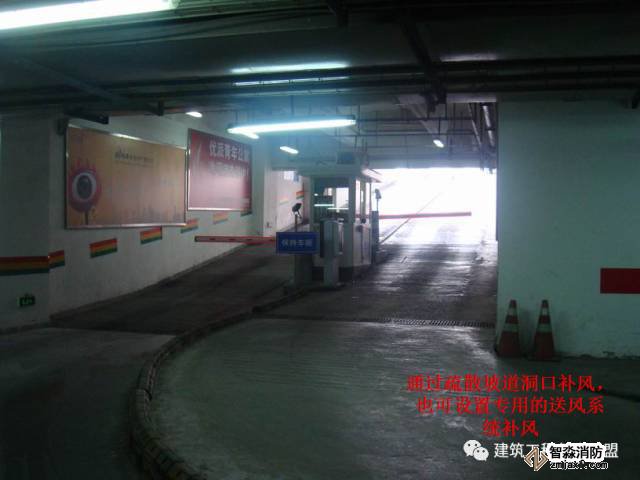

機械排煙系統的補風

排煙系統在有困難時，可以和通風空調系統兼用，但應符合排煙系統的要求。

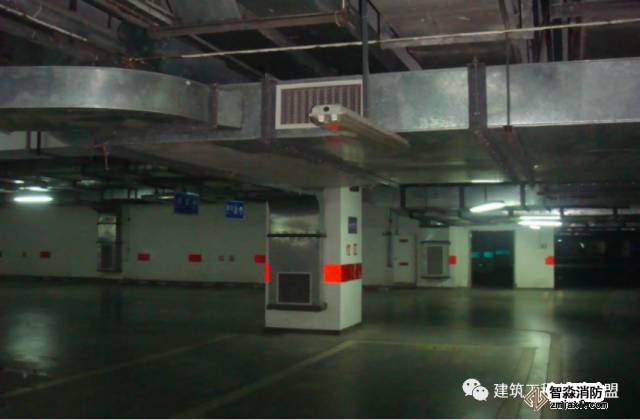

車庫排風和排煙兼用系統
