最全面的弱電工程UPS不間斷電源知識匯總

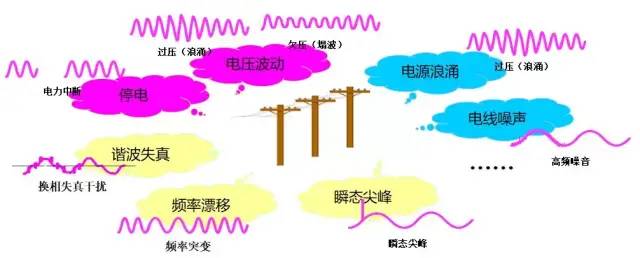

市電電網提供的電力供應，看上去正常，可是不可靠:表面正常的電力，實際上危機四伏。

• 數據丟失，通信中斷，商機延誤......—— 直接損失以每分鐘5000-100000元計
• 設備停運，儀表失靈，手術中斷......—— 間接經濟損失無法估量

• 瞬態尖峰、電源浪涌、高壓脈沖造成服務器、路由器、磁盤陣列 等設備硬件損壞
• 諧波污染、線間噪聲、頻率漂移造成網絡傳輸誤碼率大增，數據傳輸速度低下

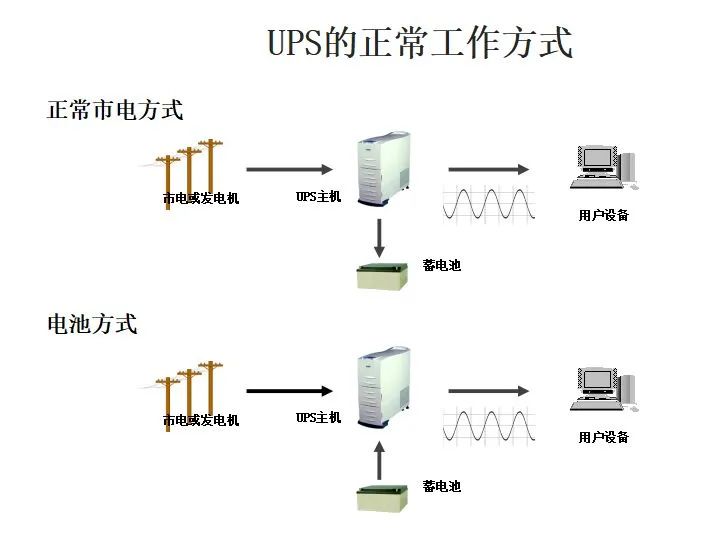

• UPS主機
• 必選功能件(如BCB BOX等)
• 蓄電池
• 配套電池柜/架, 電池開關等

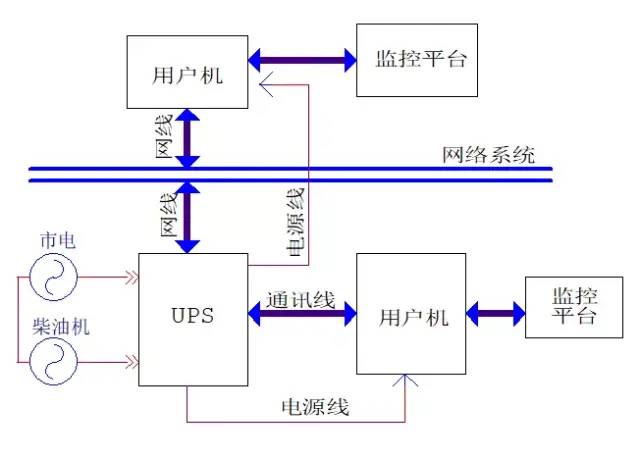

• 功能選件( 如防雷, 監控,諧波治理，上出線等)

• UPS主機容量計算與選擇
• UPS后備電池的容量計算與選擇

• VA= I*220
• VA= W/0.8(計算時通?？紤]20KVA以下為0.7，20KVA以上為0.8)

• 采用恒功率模式計算方式 W/cell ＝ PL/(N×6×η)

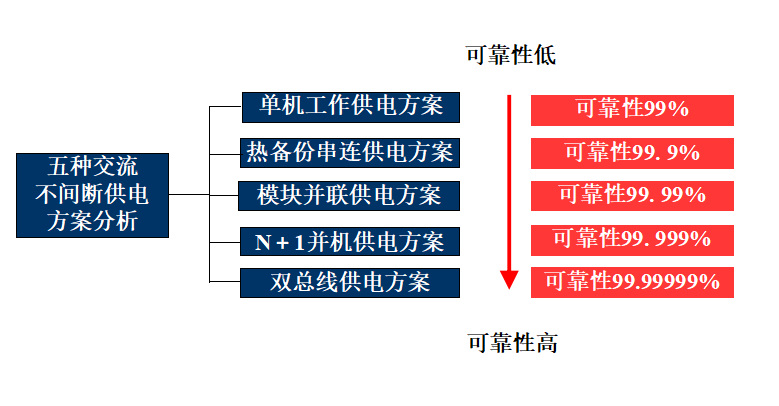

• UPS解決方案中最簡單的一種
• 每一分散地點交流供電系統容量多為6KVA以下
• 各點交流負載獨立地由一臺UPS提供動力保護
• 市電通常就近采用插座輸入

• 適合于中小型網絡、服務器群、辦公、儀表等應用場合

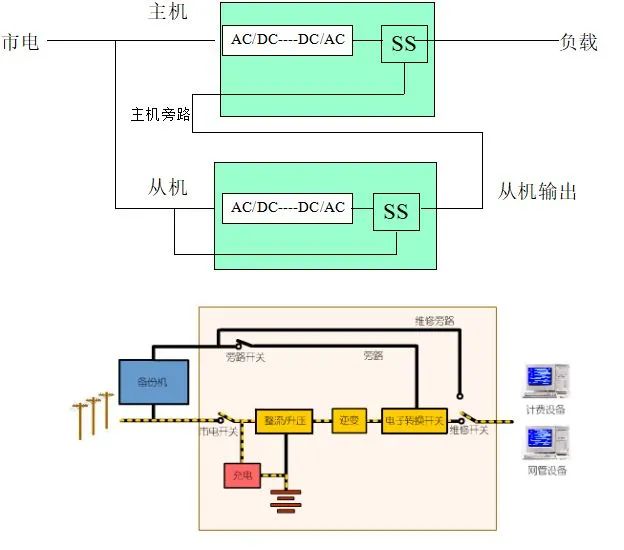

• 由UPS主機、UPS從機、電池系統、配電系統組成
• 配電設計和工程施工簡單

• 全部交流負載集中供電，由1臺模塊化并聯UPS供電
• 模塊化UPS包括：機架、可并聯功率模塊、可并聯電池模塊、充電模塊等

• 適合于中小型網絡、服務器群、辦公、儀表等應用場合
• 由機架、UPS功率模塊、電池模塊、配電系統組成
• 功率模塊配置為N+1冗余，減少了MTTR
• 共用輸入、輸出、并聯的電池系統、控制系統

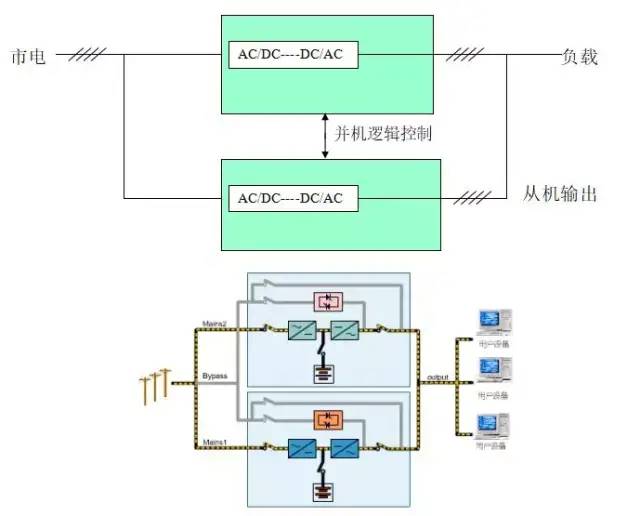

• 適合于中大型網絡、數據中心、大樓集中供電、工業廠礦等應用場合
• 由直接并機的N+1臺UPS、電池模塊、配電系統組成
• 系統N+1冗余，可靠性高于單機UPS
• 易于擴容，維護便捷
• 是應用最為廣泛的方案

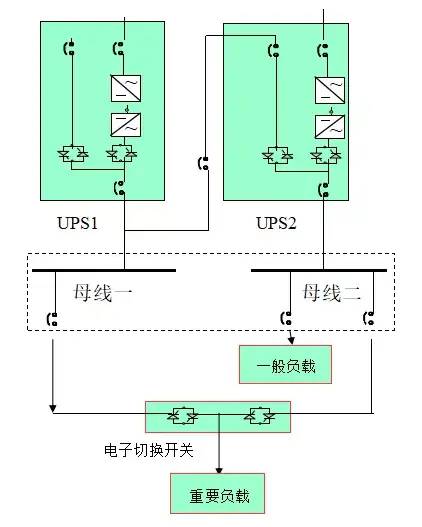

解決單母線運行方式存在的單點“瓶頸”問題。進一步提高系統可靠性。系統配置復雜，投資大，安裝調試要求高。
