超細干粉滅火裝置應用設計實例

某地下管廊工程，包括綜合管道艙和電力艙，消防設計采用超細干粉滅火裝置作為管廊自動滅火系統。

一、設計執行主要規范

1、《城市綜合管廊工程技術規范》GB50838-2015

2、《建筑設計防火規范》GB50016-2014

3、《干粉滅火裝置技術規程》CECS322:2012

4、《干粉滅火系統設計規范》GB50347-2004

5、《干粉滅火系統及部件通用技術條件》GB16668-2010

6、《干粉滅火裝置》GA602-2013

二、保護范圍

主干線管溝的電力艙及容納超過6根及以上的電力電纜出線艙

三、設計方案

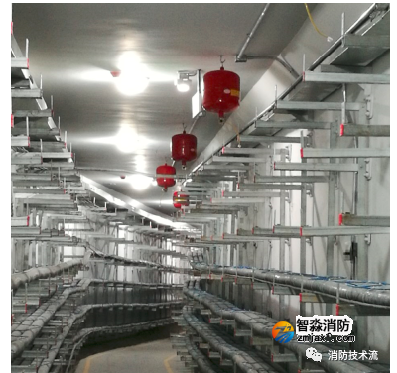

采用全淹沒非貯壓式無管網超細干粉滅火裝置，懸掛式安裝垂直噴射

注：非貯壓懸掛式超細干粉滅火裝置主要由裝有滅火劑和噴發劑（氣體發生劑組件）的殼體或罐體、噴發劑組件、電引發（燃燒）器、鋁箔噴口等組成

四、啟動方式

具有自動控制、手動控制兩種方式，且可互相轉換

1、自動啟動

溫感自動啟動：當防護區發生火災，環境溫度上升至滅火裝置設定的溫度（一般為68°C），溫控啟動模塊感溫元件被激活，向超細干粉滅火裝置發出啟動信號，超細干粉滅火裝置啟動。由專用模塊向區域滅火控制器反饋火災啟動信號，聯動本滅火單元的所有超細干粉滅火裝置啟動。

2、電引發自動啟動：當滅火裝置處于自動控制狀態，防護區發生火災時，火災報警控制系統探測到火情，經火災報警控制器確認并發出滅火指令給超細干粉區域滅火控制器并發出聲光報警信號，區域滅火控制器延時至設定的時間后，點燃同一滅火單元所有滅火裝置上的燃?xì)鈩┊a(chǎn)生氣體，當產生氣體達到一定壓力，氣體帶動超細干粉滅火劑沖破鋁箔片，向外噴灑滅火劑進行滅火，滅火裝置啟動后輸出噴灑反饋信號。

2、手動啟動

防護區發生火災時，按下每個防護區門口的超細干粉區域控制器上的啟動按鈕，即可啟動其所連接的滅火裝置，或者在消防控制室手動發出啟動指令，火災所在區域的超細干粉區域控制器接收到信號后，啟動其所連接的滅火裝置進行滅火。

五、安裝要求

滅火裝置的懸掛支架應能承受5倍的滅火裝置總質量，不應產生變形或脫落情況，在滅火裝置噴灑過程中，懸掛支架、預留孔和墻體等應能承受干粉滅火啟動時產生的反作用力，不應產生變形、脫落等情況。

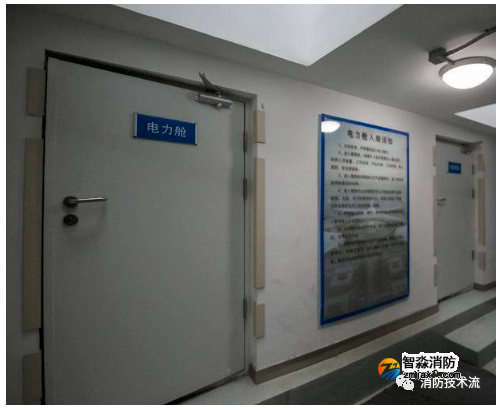

六、防護區的要求

防護區不能關閉的開口面積之和不應大于該防護區總內表面積的5%，通風系統應在滅火裝置噴灑前或同時自動關閉，防護區入口處應設滅火劑噴灑指示燈、火災聲光警報器、滅火系統永久性標志。
