海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感 A2R

一、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感概述

       海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感（以下簡稱探測器），本探測器由感溫探頭和安全柵兩部分組成，其中感溫探頭為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接，安全柵為隔爆型安全柵，外殼為鋁合金材料，具有很好的機械強度，安裝使用方便。

       探測器防爆性能符合 GB 3836.1-2021《爆炸性環境 第 1 部分：設備 通用要求》及 GB 3836.2-2021《爆炸性環境 第 2 部分：由隔爆設備“d”保護的設備》和《GB 3836.4-2021 爆炸性環境 第 4 部分：由本質安全性“i”保護的設備》標準的要求，同時還滿足 GB 4716-2005《點型感溫火災探測器》中的各項要求。

       探測器適用于ⅡB、ⅡC 類爆炸性氣體環境的 1 區和 2 區，不適用于 0 區及煤礦井下環境，可用于戶外，需根據現場環境選用。

二、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感技術特性

1. 產品類別：A2R

2. 使用環境：

溫 度：典型應用溫度 25℃；范圍 -40℃～+50℃

相對濕度≤95%，腔體內部不凝露

3. 工作電壓：總線電壓 24V

電壓允許范圍：16～28V

4. 監視電流≤4.1mA ,報警電流≤4.3mA

5. 回路帶載能力：線芯截面不小于 1.5mm2雙絞線，長度 1000m，不超過 70 只

6. 外形尺寸：274mm×176mm×105mm

7. 防護等級：IP65（隔爆部分）/IP54(本安部分)

8. 殼體材料和顏色：金屬/紅色（隔爆部分）；塑料/白色（本安部分）

9. 重量：約 1.3kg

10. 安裝孔距：149~156mm

11. 執行標準：GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021、GB 4716-2005

12. 防爆標志：Ex db ib IIC T6 Gb

13. 防爆合格證號：CE23.7255

三、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感結構特征

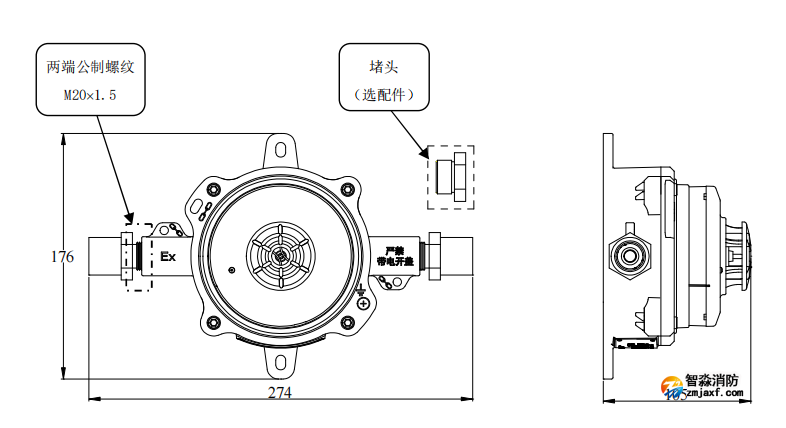

外形尺寸示意圖如圖 1 所示：

四、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感安裝與布線

警告：安裝設備之前，請切斷回路的電源。

1. 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

2. 探測器安裝在場所的頂部，使用兩個 M6?60 的膨脹螺栓直接固定在頂部，并確認固定牢固。

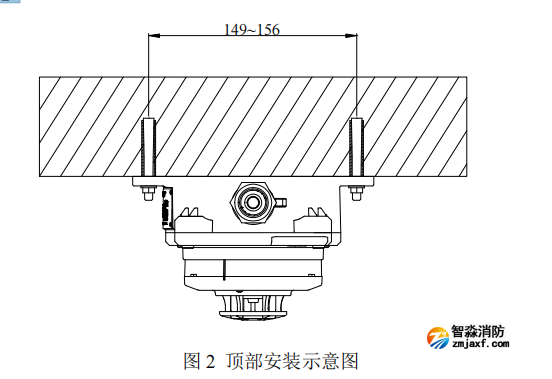

參見示意圖 2

3. 接線端子

探測器安全柵底座內置 3 個兩位接線端子，接入的總線與內置的電器連接線串聯連接，其中 Z1Z2 連接控制器總線，接地端子連接地線。

4. 布線要求：

連接的電纜應使用銅芯多股導線的電纜，在 1 區和 2 區，線芯截面應不小于 1.5mm2，電纜外徑φ7mm-φ8mm

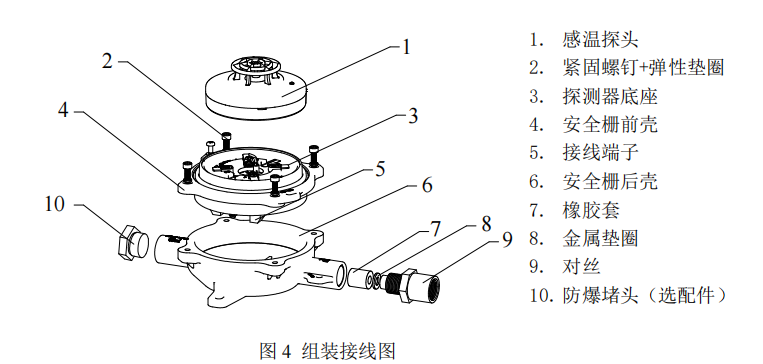

5. 組裝接線，參見示意圖 4

本探測器可以雙端接線，接線步驟如下：

1. 從包裝中取出附件袋，打開附件袋（附件袋中包括對絲 2 個，橡膠套 2 個，金屬墊圈 2 個，緊固螺釘 4 個，彈性墊圈 4 個），打開安全柵的前殼。

2. 將電纜線依次穿過對絲、金屬墊圈、橡膠套，電纜需預留出適合的接線長度。

3. 將橡膠套、金屬墊圈、對絲連同電纜一同旋進安全柵殼體，準備接線。

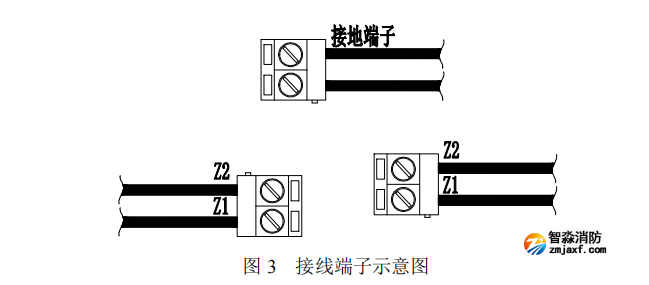

4. 將電纜芯剝?nèi)ネ馄ち舫鼋饘賹Ь€ 5mm，將電纜的金屬線頭與上蓋內的接線端子相連接（見圖 3）。整理電纜，使位置長度適合，然后用扳手將對絲擰緊。

5. 確認本探測器是否需要串聯使用，如是串聯使用需雙向接線時，將電纜線按以上方法從安全柵兩端分別接入并旋緊；如本探測器不需要串聯雙向接線時（比如產品在線路的最末端），安全柵另一側進線端必須拆下對絲并用防爆堵頭（選配件）旋牢。

6. 接線完成后，扣上安全柵前殼。將緊固螺釘穿過彈性墊圈，旋緊緊固螺釘，從安全柵外接地螺釘接入保護地。

7. 檢查安全柵電纜壓緊對絲、防爆堵頭和緊固螺釘，需要旋牢。

8. 待安全柵安裝牢固后，將探頭底部對正底座順時針旋轉，即可將探頭安裝在底座上。

五、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感測試

警告：待全部設備都安裝完畢后再接通系統電源。

1. 探測器安裝結束后或每次定期維護保養后必須進行測試。

2. 測試內容：

注冊：確認安裝與布線正確之后，通過連接的控制器進行在線設備注冊，核對已安裝的探測器數量與控制器注冊到的探測器數量是否一致。模擬火警：注冊測試后，任選一探測器，人為使它滿足火警條件，驗證探測器是否正常報火警。

3. 測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。

4. 在測試過程中不合格的探測器按“常見故障及維修”及“維護保養”進行處理，然后再進行測試，如仍不能通過測試，則應返廠維修。

注意：首次測試時應取下防塵罩，正常運行前應安裝防塵罩，防止灰塵進入。

六、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感使用及操作

本探測器的編碼方式為電子編碼，該編碼方式簡便快捷，現場編碼時可利用本公司生產的電子編碼器進行，編碼時將電子編碼器與探測器的總線端子接好，即可以進行地址碼的寫入和讀出。

1. 地址碼的寫入

a) 打開電子編碼器電源。

b) 輸入地址碼（1-242），按下“編碼”鍵，屏幕上將顯示一個“P”，表明相應的地址碼已被寫入，按下“清除”鍵返回。

c) 若編碼失敗，則顯示錯誤信息“E”，按下“清除”鍵，顯示“0”，可重新進行操作。

2. 地址碼讀出

a) 打開電子編碼器電源，按下“讀碼”鍵，屏幕上將顯示設備的地址碼。

b) 若讀碼失敗，屏幕上將顯示錯誤信息“E”，按“清除”鍵清除，可重新進行操作。

七、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感常見故障及維修

發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察線路板是否有虛焊、燒焦等異常現象。

對于有故障的安全柵線路板，不得修復重用，應予以更換。

探測器在使用過程中，可能出現的故障現象及維修辦法歸納如下：

1. 總線短路故障：檢查總線端子是否與地短接。

2. 誤報火警：退回廠家維修。

八、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感維護保養

1. 探測器應在即將調試前方可安裝，安裝前應妥善保管；并采取相應的防塵、防潮、防腐蝕措施。

2. 探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。

3. 探測器每年至少清潔一次，以保證系統的正常運行。

4. 探測器在進行清潔之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

5. 探測器清潔后，將探測器重新安裝好，然后進行測試。

6. 每半年應進行一次模擬火警試驗，測試探測器是否工作正常。

十、海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感報廢

產品報廢應按 GB 29837-2013《火災探測報警產品的維修保養與報廢》執行?；馂奶綔y報警產品使用壽命一般不超過 12 年，可燃氣體探測器中氣敏元件、光纖產品中激光器件的使用壽命不超過 5 年。產品達到使用壽命時一般應報廢。若繼續使用，產品的使用或管理方應按上述標準的有關要求每年進行檢測和試驗，并進行系統性能測試。所有檢測、試驗和測試結果均合格后方可繼續使用。

十一、 海灣JTW-ZOM-GSTN9812(Ex)/WIS點型感溫火災探測器 隔爆溫感注意事項

1. 產品僅應被安裝在產品安裝使用說明書所明示規定的使用環境，不適用于有腐蝕性物質的場所（包括使用磷化鋁殺蟲劑的煙草倉庫）。產品不可被安裝在對設備有特殊認證要求的環境或場所（包括但不限于船舶、飛機、火車、機動車等交通工具）。如有特殊需求，請聯系本公司相應銷售人員。

2. 應嚴格按照有關爆炸危險場所安全規定進行安裝與維修。

3. 嚴禁在現場帶電開蓋。

4. 外殼應接地良好。
