您的位置:首頁>>產品中心>>其它配件詳細內容GST-AS-200齊納式安全柵





一、GST-AS-200齊納式安全柵概述:

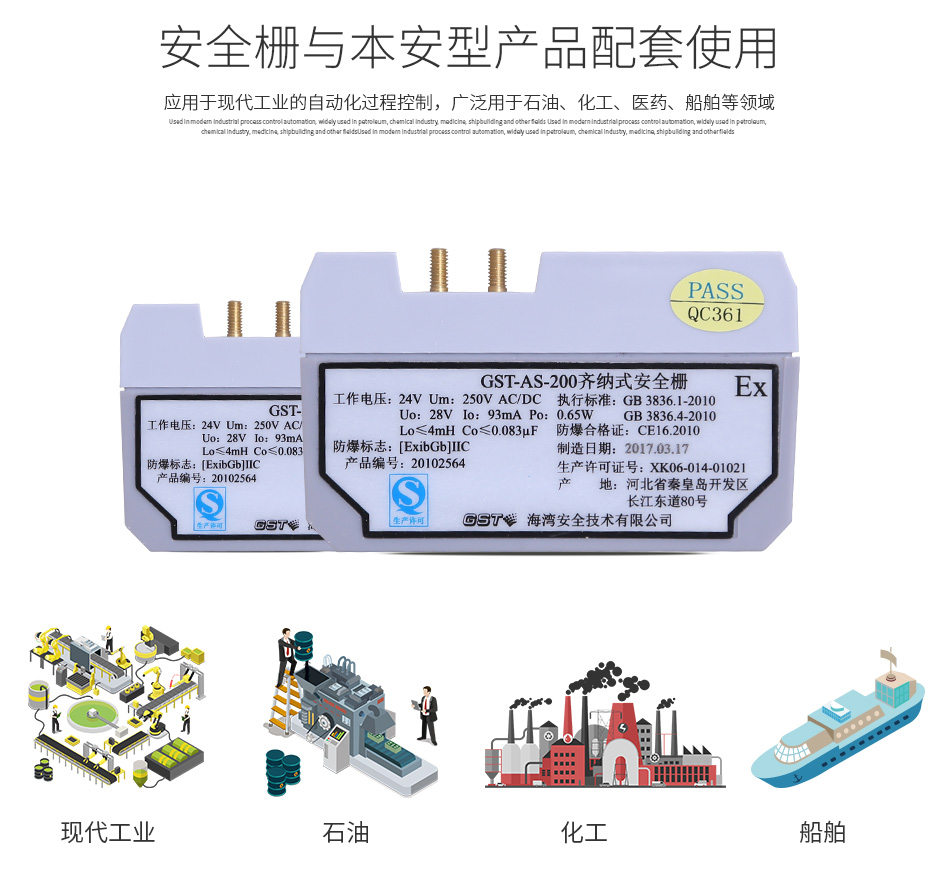

GST-AS-200 齊納式安全柵(以下簡稱安全柵)為本安型產品的關聯設備,通過限制進入到爆炸性環境的能量而起到安全保護作用。GST-AS-200安全柵為單極性安全柵,用于一端接地的二線制信號連接。 該產品按照國家標準GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分:通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分:本質安全型“i”》中有關規定制造生產。安全柵與我公司生產的本安型探測器、報警按鈕等產品配套使用,應用于現代工業的自動化過程控制,廣泛用于石油、化工、醫藥、船舶等領域。
二、GST-AS-200齊納式安全柵特點:

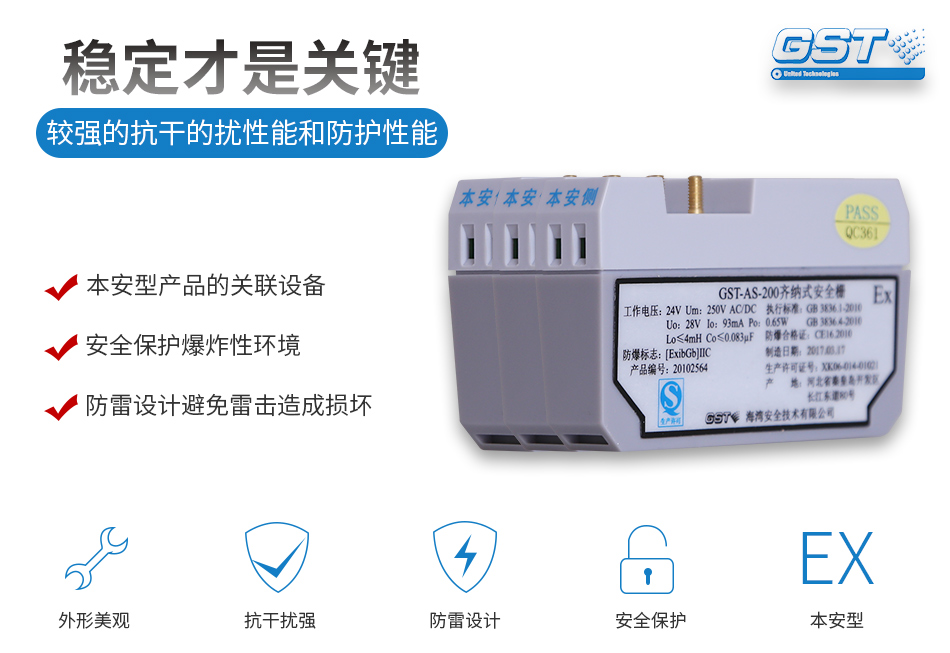

產品外形美觀、大方,具有較強的抗干擾性能和防護性能;產品采用防雷設計,避免由于雷擊造成損壞。
三、GST-AS-200齊納式安全柵技術特性:

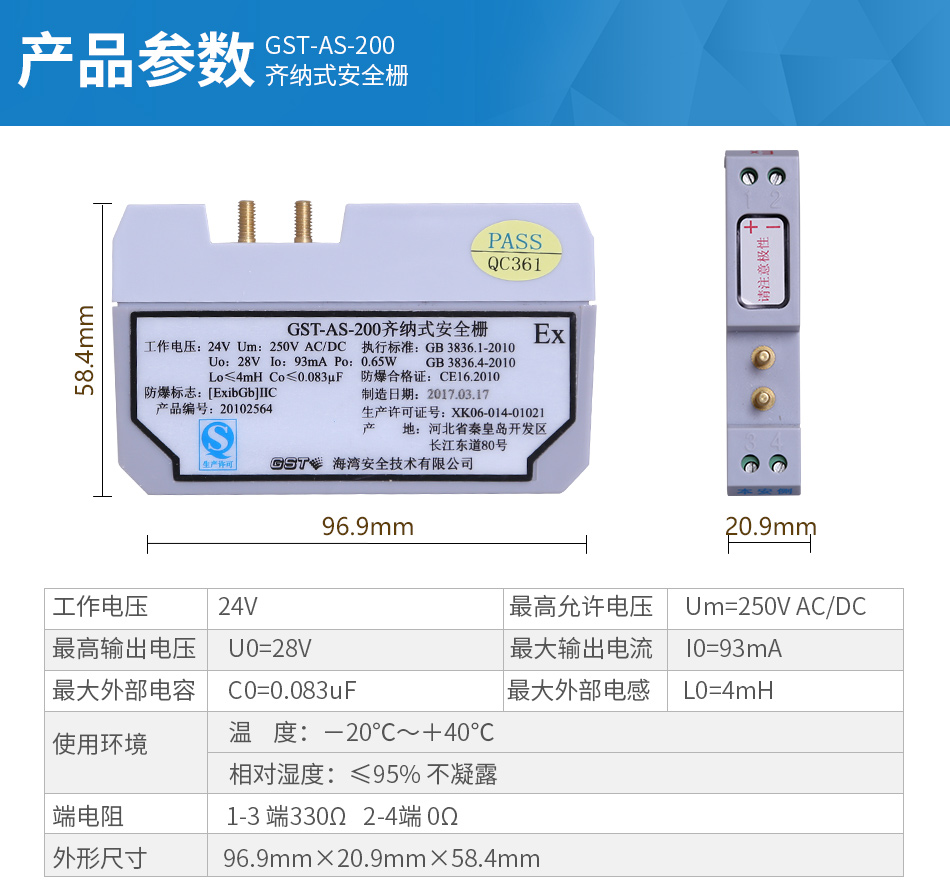

1.技術參數:
工作電壓:24V
最高允許電壓:Um=250V AC/DC
最高輸出電壓:U0=28V
最大輸出電流:I0=93mA
最大外部電容:C0=0.083uF
最大外部電感:L0=4mH
2.使用環境:
溫 度:-20℃~+40℃
相對濕度:≤95% 不凝露
3、主要技術指標

4.外形尺寸:96.9mm×20.9mm×58.4mm
5.重量:約0.12kg
6.防爆標志:[Exib]ⅡC
7.防爆合格證號:CE062133
8.執行標準:GB 3836.1-2000、GB 3836.4-2000
四、GST-AS-200齊納式安全柵結構特征與工作原理:
1.結構特征

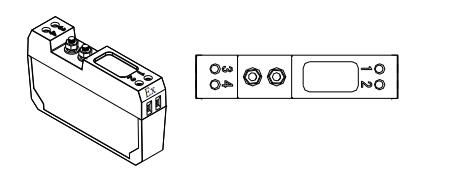

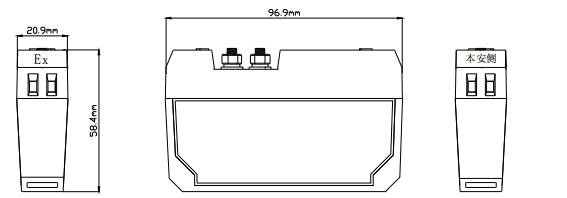

安全柵采用統一的外形和安裝尺寸,安全柵電路用環氧樹脂澆封在殼體內,各接線端子間的爬電距離、電氣間隙及材料的相對泄痕指數均符合GB 3836.1及GB 3836.4的有關要求。安全柵外形示意圖如下圖所示。

2.工作原理
安全柵的安全保護作用,實際上是對能量的限制作用。在防爆系統中,由于安全柵特定功能的存在,所以不論發生任何故障都能保證輸出的能量被限制在一個安全值(不會點燃規定的分級、分組爆炸性氣體混合物)內,從而保證現場安全。
安全柵電路對電壓的限制作用通過穩壓二極管實現,當輸入端電壓突然變高時,安全柵的穩壓二極管導通,把輸出端電壓限制在最高輸出電壓上,穩壓二極管一旦導通,其電流急劇上升,若輸入端電壓過高或高電壓作用時間過長,會把串聯在電路中的熔斷器熔斷,防止高電壓進入危險區。當現場負載短路時,安全柵電路中的限流電阻起到限流作用,把輸出電流限制在最大輸出電流之內。

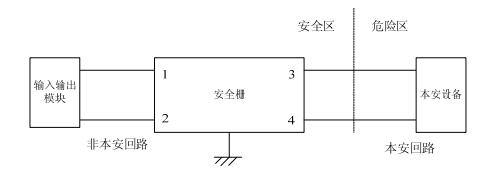

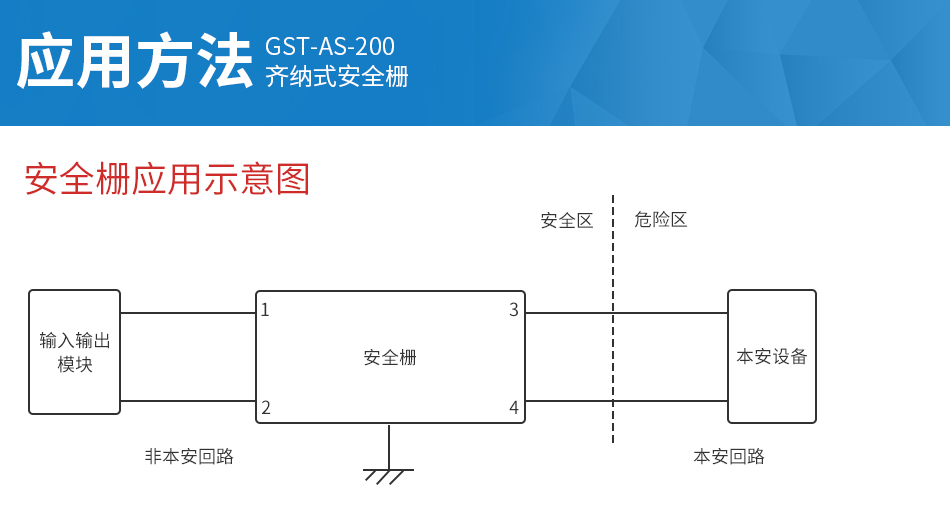

五、GST-AS-200齊納式安全柵應用方法
